Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 128 GB
Atmintis - ECC suderinamumas - ECC ir ne ECC
Atmintis - Nebuferizuota atmintis - Taip
Atmintis - Palaikomi atminties tipai - DDR4-SDRAM
Bendrasis svoris Kg - 1,36
BIOS - ACPI versija - 6.0
BIOS - BIOS atminties dydis - 256 Mbps
BIOS - BIOS tipas - UEFI AMI
BIOS - sistemos valdymo BIOS (SMBIOS) versija - 3.2
EAN - 4718017322713
Funkcijos - Aušinimo tipas - Aktyvus
Funkcijos - Garso išvesties kanalai - 8.0 kanalų
Funkcijos - Garso lustas - "Realtek ALC S1200A
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Maitinimo šaltinio tipas - ATX
Funkcijos - Montavimo angų skaičius - 9
Funkcijos - Pagrindinės plokštės formos veiksnys - ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - AMD
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - AMD X570
Funkcijos - Palaikomos "Windows" operacinės sistemos - "Windows 10

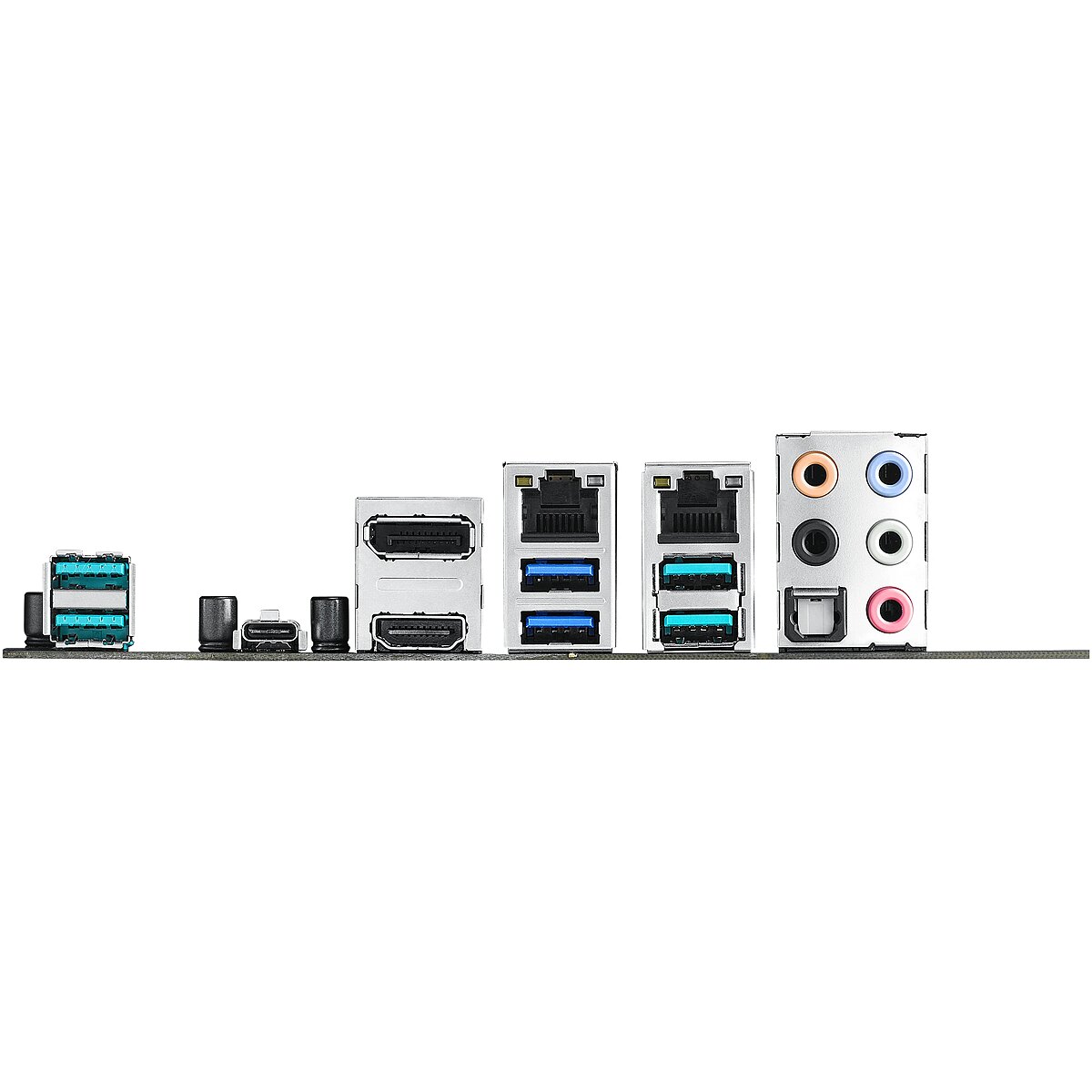

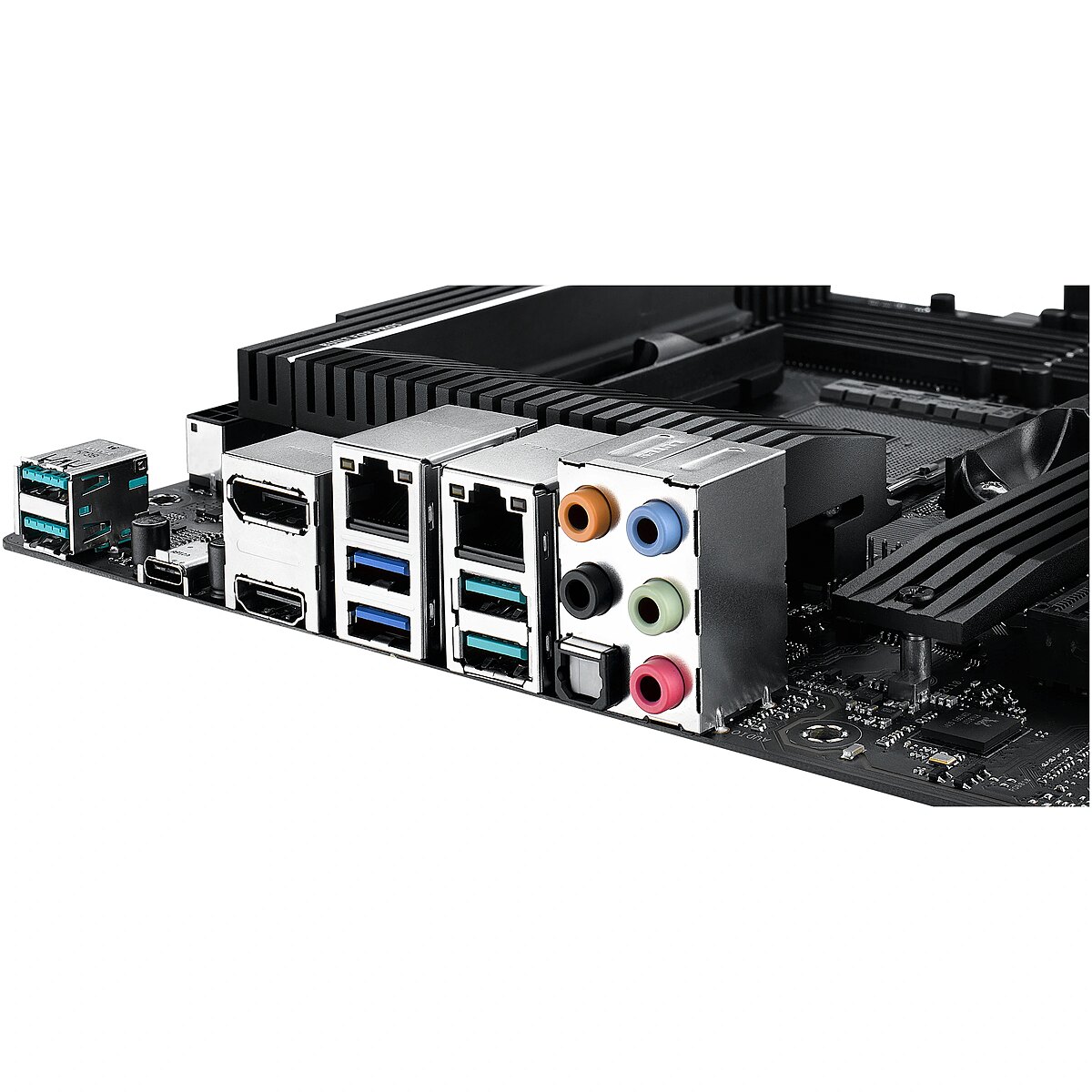

Galinio skydelio įvesties ir išvesties prievadai - "DisplayPort" versija - 1.2
Galinio skydelio įvesties ir išvesties prievadai - ausinių išvestys - 1
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 2
Galinio skydelio įvesties ir išvesties prievadai - HDMI prievadų kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - HDMI versija - 1.4b
Galinio skydelio įvesties ir išvesties prievadai - Mikrofono įvestis - Taip
Galinio skydelio įvesties ir išvesties prievadai - S/PDIF išvesties prievadas - Taip
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis - 2
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2 (3.1 Gen 2) A tipo prievadų kiekis - 4
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2 (3.1 Gen 2) C tipo prievadų kiekis - 1
Gamintojo kodas - 90MB11M0-M0EAY0
Gamintojo pavadinimas - Asustek
GarantijaInformacija -
Grafika - lygiagretaus apdorojimo technologijos palaikymas - 2-Way SLI, 3-Way CrossFireX
Grafika - Palaikomų ekranų skaičius - 2
Grafika - įmontuota vaizdo plokštė - Taip
GTIN - 0192876322710
GTIN - 192876322710
GTIN - 4718017322713
Išplėtimo lizdai - "PCI Express x1" lizdai - 1
Išplėtimo lizdai - "PCI Express x8" lizdai - 1
Išplėtimo lizdai - "PCI Express x16" lizdai - 2
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 1
Kategorija - Pagrindinės plokštės
Kitos funkcijos - "Ultra M.2" (M) lizdų skaičius - 1
Kitos funkcijos - Analoginė garso išvestis - 1
Kitos funkcijos - S/PDIF prievadas - Taip
Kitos savybės - Svoris - 1 kg
Logistikos duomenys - Suderintos sistemos (HS) kodas - 84733020
LongDesc - DARBO PUSĖS MOTERINĖ PLOKŠTĖ"ASUS Pro Workstation" pagrindinės plokštės skirtos dirbtinio intelekto mokymo, gilaus mokymosi, animacijos, 3D atvaizdavimo ar medijos kūrimo profesionalams. Turėdamos išplečiamą grafiką, didelę saugyklą, įspūdingas jungtis ir išskirtinį bendrą našumą bei patikimumą, "Pro Workstation" pagrindinės plokštės yra idealus sprendimas kūrybos profesionalams. Kiekvienoje pagrindinėje plokštėje yra centralizuoto valdymo programinė įranga, palaikanti išorinį valdymą, todėl jos taip pat yra efektyvus ir ekonomiškas pasirinkimas IT administratoriams.Daugelio GPU palaikymasVisiškas apkrovimas įgauna naują prasmę, kai turite iki 24 "PCI Express®" linijų, o šias linijas galima padalyti 3 krypčių x8/x8/x8 konfigūracija, apimančia plokštėje esančių trijų PCIe x16 lizdų konfigūraciją, todėl galite apkrauti GPU, kad pagreitintumėte vis įvairesnius darbo krūvius, įskaitant dirbtinio intelekto mokymą, 3D atvaizdavimą ir mokslinį ar finansinį modeliavimą.ASUS 2-WAY VGA laikiklisNaudotojui patogus dizainas"Pro WS X570-ACE" turi išskirtinį dviejų krypčių VGA laikiklį, užtikrinantį itin standžią atramą iki dviejų aukštos klasės vaizdo plokščių, kad būtų išvengta potencialiai žalingo išlenkimo ar sulenkimo. Šį VGA laikiklį lengva sumontuoti ir prie jo galima pritvirtinti papildomą sistemos ventiliatorių (iki 120 mm), todėl darbo stotis bus pakankamai aušinama, kad galėtumėte atlikti bet kokią užduotį."ASUS Control Center Express"Centralizuotas, ekonomiškas serverio klasės valdymas"ASUS Control Center Express" - tai centralizuota serverio klasės programinė įranga, veikianti kartu su GbE LAN valdikliu, kuris taip pat atlieka valdymo valdiklio funkciją, kad sumažėtų IT veiklos sąnaudos ir padidėtų efektyvumas. Jos valdymas ne ryšio juostoje leidžia valdyti aparatinę įrangą, pavyzdžiui, nuotoliniu būdu iš naujo nustatyti aparatinę įrangą, BIOS nustatymus ir atnaujinimus bei operacinės sistemos diegimą keliuose klientuose, taip pat nuotoliniu būdu šalinti gedimus ar netikėtus išsijungimus.Padarykite atmintį greitesnę ir patikimesnęKlaidų taisymo kodo (ECC) palaikymas suteikia stiprų pagrindą jūsų sistemai ir leidžia "Pro WS X570-ACE" automatiškai aptikti ir ištaisyti vieno bito atminties klaidas, taip užtikrinant patikimą ir operatyvų veikimą kritinėse aplinkose."ASUS OptiMem" patentuotas atminties dizainas"ASUS OptiMem" atminties trasų išdėstymas išlaisvina visą AMD "Infinity Fabric" architektūros našumo potencialą, nes leidžia pasiekti didesnius atminties dažnius ir mažesnius užlaikymus.Energijos tiekimo patobulinimaiTrečiosios kartos "AMD Ryzen™" procesoriai pasižymi didesniu branduolių skaičiumi ir pralaidumu, todėl reikalauja daugiau energijos nei įprasti stalinių kompiuterių procesoriai. Pro WS X570-ACE pritaikytas šių didelio branduolių skaičiaus procesorių poreikiams ir siūlo stabilų maitinimą, užtikrinantį optimalų našumą."ProCool II" maitinimo jungtisNaujausia "ProCool II" yra patobulinta EATX 8 kontaktų maitinimo jungtis, kuri pasižymi didesne ištverme ir ilgesniu tarnavimo laiku, nes sumažina varžą, kad būtų išvengta karštųjų taškų ir jungties gedimų. Naujajame dizaine patobulintas metalinis amūras ir tvirti kaiščiai, užtikrinantys geresnį išsklaidymą, taip pat įspėjamasis LED ekranas su BIOS POST pranešimu, nurodančiu netinkamą jungtį.Galios pakopos su IR3555 dizainu"Pro WS X570-ACE" procesoriaus VRM naudojamas 12+2 galios pakopų dizainas su IR3555, kuriame į vieną paketą sujungti aukštosios ir žemosios pusės MOSFET'ai ir tvarkyklės, todėl užtikrinama galia ir efektyvumas, kurių reikalauja didelio branduolių skaičiaus procesoriai.Lydinių droselių"Pro WS X570-ACE" serijoje naudojami efektyvūs legiruoti droseliai ir aukštos kokybės šiluminės pagalvėlės, padedančios perduoti šilumą iš VRM masyvo į kriauklę, turinčią didelį procesorių paviršiaus plotą.Tvirti kondensatoriaiTvirti kondensatoriai sukurti taip, kad būtų atsparūs ekstremalioms temperatūroms ir užtikrintų iki 110 % geresnį našumą nei pramonės standartas.8 sluoksnių PCB dizainasDaugiasluoksnė PCB konstrukcija nukreipia šilumą nuo svarbiausių komponentų, suteikdama daugiau galimybių padidinti procesorių greitį.Tikimas stabilumas"Pro WS X570-ACE" pasižymi iki šiol išsamiausiu aušinimo valdymu, konfigūruojamu per "Fan Xpert 4" arba UEFI BIOS.Aktyvus PCH radiatoriusPCIe 4.0 užtikrina dvigubai didesnį duomenų srauto pralaidumą per mikroschemų rinkinį, dėl to susidaro daugiau šilumos nei ankstesnės kartos plokštėse. Pro WS X570-ACE turi aktyviai aušinamą radiatorių, kad būtų išvengta duslinimo ilgalaikio duomenų perdavimo metu.- Individualus "Delta Superflo" ventiliatorius: individualus mažo triukšmo ventiliatorius turi itin patvarų guolį su 60 000 valandų L10 tarnavimo trukme.- Oro kanalas: - Specialiai suprojektuotas oro kanalas padeda ventiliatoriui sukurti statinį slėgį ir sukoncentruoti oro srautą virš briaunų.- Briaunuotas radiatorius: Galima aušinti pagal dizainąLankstus aušinimo valdymas"Pro WS X570-ACE" turi išsamiausią iki šiol aušinimo valdymą, konfigūruojamą per "Fan Xpert 4" arba UEFI BIOS.Keletas temperatūros šaltiniųKiekvieną antraštę galima nustatyti taip, kad ji stebėtų ir reaguotų į tris šilumos jutiklius, o "Fan Xpert 4" leidžia priskirti jutiklį palaikomų ASUS vaizdo plokščių temperatūrai stebėti - visa tai užtikrina optimalų aušinimą, kai intensyviai dirbama su GPU arba CPU.AIO siurblysĮmontuota speciali PWM/DC antraštė savarankiškai vandens aušinimo sąrankai.4 kontaktų PWM/DC ventiliatoriusKiekviena įmontuota antraštė palaiko automatinį PWM arba DC ventiliatorių nustatymą.Išmanioji apsaugaSpecialus integruotas grandynas apsaugo kiekvieną ventiliatoriaus antraštę nuo per aukštos temperatūros ir per didelės srovės.M.2 ŠildytuvasSaugokite savo SSD aušintuvą"Pro WS X570-ACE" turi itin efektyvų šildytuvą, kuris sumažina M.2 SSD temperatūrą iki 22 °C, kad būtų užtikrintas optimalus saugyklos našumas ir geresnis SSD ilgaamžiškumas.Spartinkite su integruotais M.2 ir U.2S x4 PCI Express® 4.0 pralaidumu, "Pro WS X570-ACE" turi iki 64 Gb/s M.2 ir U.2 kad duomenų perdavimo greitis būtų didesnis - idealiai tinka operacinės sistemos ar taikomųjų programų diskams.USB 3.2 Gen 2 galinio skydelio jungtysAteityje patikimas jungiamumas"Pro WS X570-ACE" galiniame skydelyje yra penkios USB 3.2 Gen 2 jungtys.2 Gen 2 jungčių, įskaitant vieną reversinę C™ tipo ir keturias atgal suderinamas A tipo jungtis, kad būtų užtikrintas maksimalus prijungimo lankstumas ir milžiniška duomenų perdavimo sparta iki 10 Gb/s."Armoury Crate"Naujasis "Armoury Crate" portalas nuolat informuoja apie naujausias tvarkykles ir BIOS versijas. Jo paprastą naudoti vartotojo sąsają galima sukonfigūruoti taip, kad būtų rodoma įvairi informacija, įskaitant saugumo atnaujinimus ir klaidų pataisymus."ASUS Node"galimybė neatsilikti"ASUS Node" jungtis pasižymi dvikrypte sąsaja, suteikiančia įvairiausių galimybių "pasidaryk pats" komponentams ir statyboms. Pridedama ASUS ventiliatoriaus išplėtimo kortelė ASUS Fan Extension Card II jungiama per "Node", o "In Win" kuria suderinamą OLED skydelį, kuris montuojamas į korpusą ir siūlo "LiveDash" funkciją bei galimybę tiesiogiai įkrauti UEFI. FSP taip pat sukūrė "HydroDPM 1000W" maitinimo šaltinį, kuris jungiasi prie "Node" ir dalijasi galios statistikos ir temperatūros informacija, taip pat leidžia valdyti procesoriaus ventiliatorių."5-Way Optimization"Vienu spustelėjimu galima padidinti spartinimą ir aušinimą"ASUS 5-Way Optimization" padaro jūsų kompiuterį išmanų. Vienu spustelėjimu pasirūpinama sudėtingu derinimu, dinamiškai optimizuojant esminius jūsų sistemos aspektus, kad būtų pateikti jūsų sistemai pritaikyti spartinimo ir aušinimo profiliai.- Automatizuota derinimo programa, kuri optimizuoja spartinimo ir aušinimo profilius pagal unikalią jūsų sistemos konfigūraciją.- Ventiliatoriai išlieka tylūs kasdien dirbant su kompiuteriu ir užtikrina optimalų oro srautą, kai sistema atlieka CPU ar GPU imlias užduotis.- Įtampos testo funkcija padeda optimizuoti ir perkrauti procesoriui ar atminčiai skirtas apkrovas."Crystal Sound 3"Tobulas, įtraukiantis garsas pramogomsAudio ekranavimasAtskiria analoginių ir skaitmeninių signalų sritis, gerokai sumažindamas daugiašalius trukdžius.Atskiras sluoksnis kairiajam ir dešiniajam takeliamsUžtikrina minimalų garso takų persikirtimą.Integruotas stiprintuvasGali valdyti didelio impedanso ausines, neišskirdamas aukštų ar žemų dažnių.Premium japonų gamybos garso kondensatoriaiPremium dalys užtikrina svaiginantį garso charakterį ir išskirtinį ištikimumą.AMD X570 mikroschemų rinkinysAmD X570 mikroschemų rinkinys užtikrina išskirtines spartinimo galimybes naujausiam AMD AM4 lizdui, skirtam 3-iosios ir 2-osios kartos "AMD Ryzen™" /2-osios ir 1-osios kartos "AMD Ryzen™" su "Radeon™ Vega" grafiniais procesoriais. Jis optimizuotas kelioms GPU konfigūracijoms, įskaitant NVIDIA SLI® ir AMD CrossFireX™. Jis taip pat palaiko x16 "PCI Express® 4.0/3.0" linijų ir turi 10 Gb/s USB 3.2 Gen 2 prievadus bei 6 Gb/s SATA prievadus, užtikrinančius greitesnį duomenų gavimą.AMD AM4 lizdas 3-iosios ir 2-osios kartos "AMD Ryzen™" / 2-osios ir 1-osios kartos "AMD Ryzen™" su "Radeon™ Vega" grafiniais procesoriaisDidelio našumo 3-iosios kartos "AMD Ryzen™" procesoriai pagrįsti naujos kartos 7 nm "Zen" architektūra ir palaiko iki 16 procesoriaus branduolių. AMD AM4 lizdo procesoriai turi dviejų kanalų DDR4 atmintį, savąją 10 Gb/s USB 3.2 Gen 2 ir x16 PCI Express® 4.0/3.0 linijų, užtikrinančių puikų našumą.
LongProductName - AMD X570, AM4, DDR4, PCIe 4.0, U.2, M.2, SLI, "CrossFire", GbE, USB 3.2 Gen2 A, USB 3.2 Gen2 C, ATX
LongSummaryDescription - ASUS Pro WS X570-ACE. Procesoriaus gamintojas: AMD, procesoriaus lizdas: Socket AM4, Suderinama procesorių serija: AMD Ryzen 2000 serija, AMD Ryzen 3000 serija. Palaikomi atminties tipai: Didžiausia vidinė atmintis: 128 GB, Atminties lizdų tipas: DDR4-SDRAM, Didžiausia vidinė atmintis: 128 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: M.2, PCI Express 3.0, SATA III, Palaikomi saugyklų diskų tipai: M.2, PCI Express 3.0, SATA III: RAID lygiai: 0, 1, 10. Lygiagretaus apdorojimo technologijos palaikymas: 2-Way SLI, 3-Way CrossFireX. HDMI versija: 1.4b

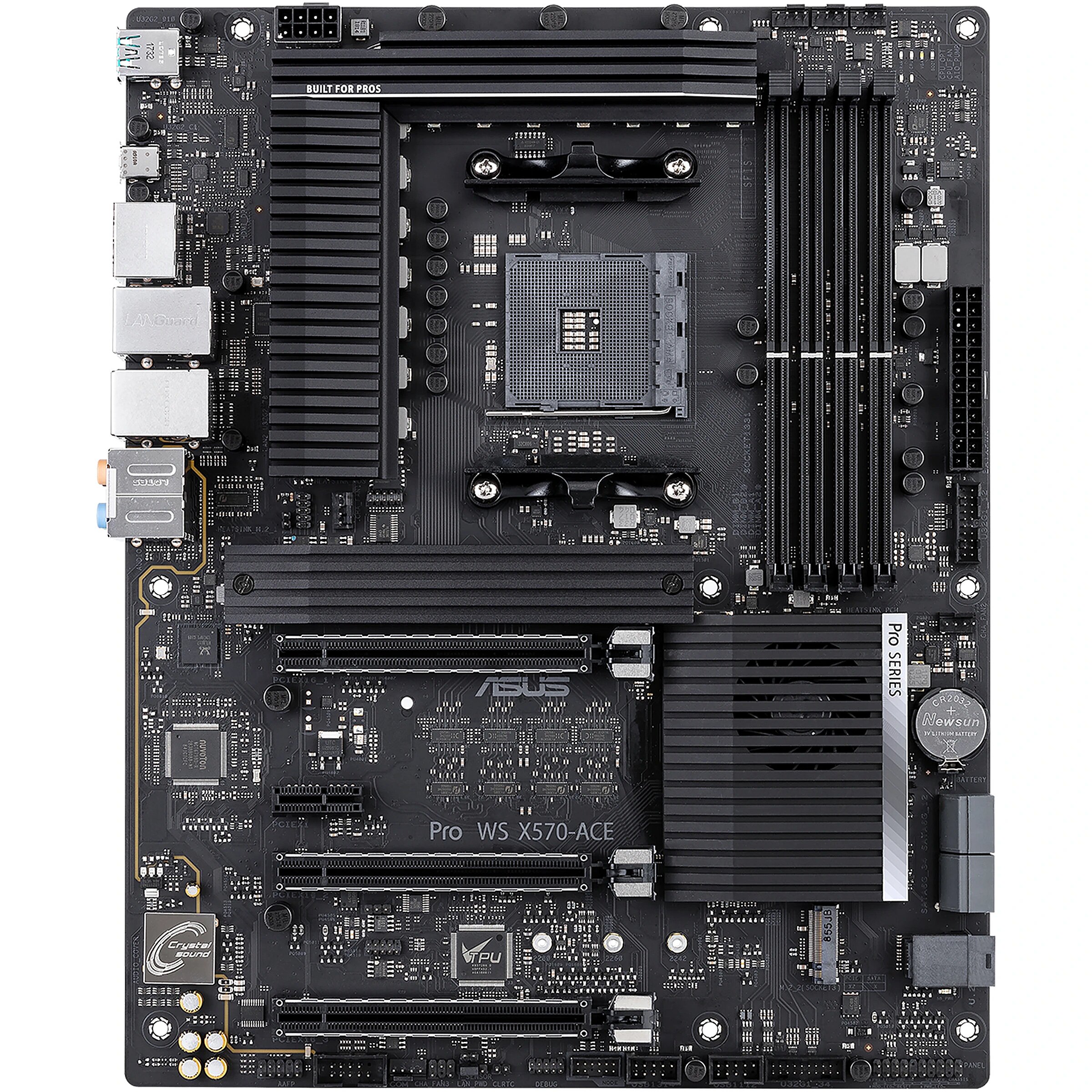

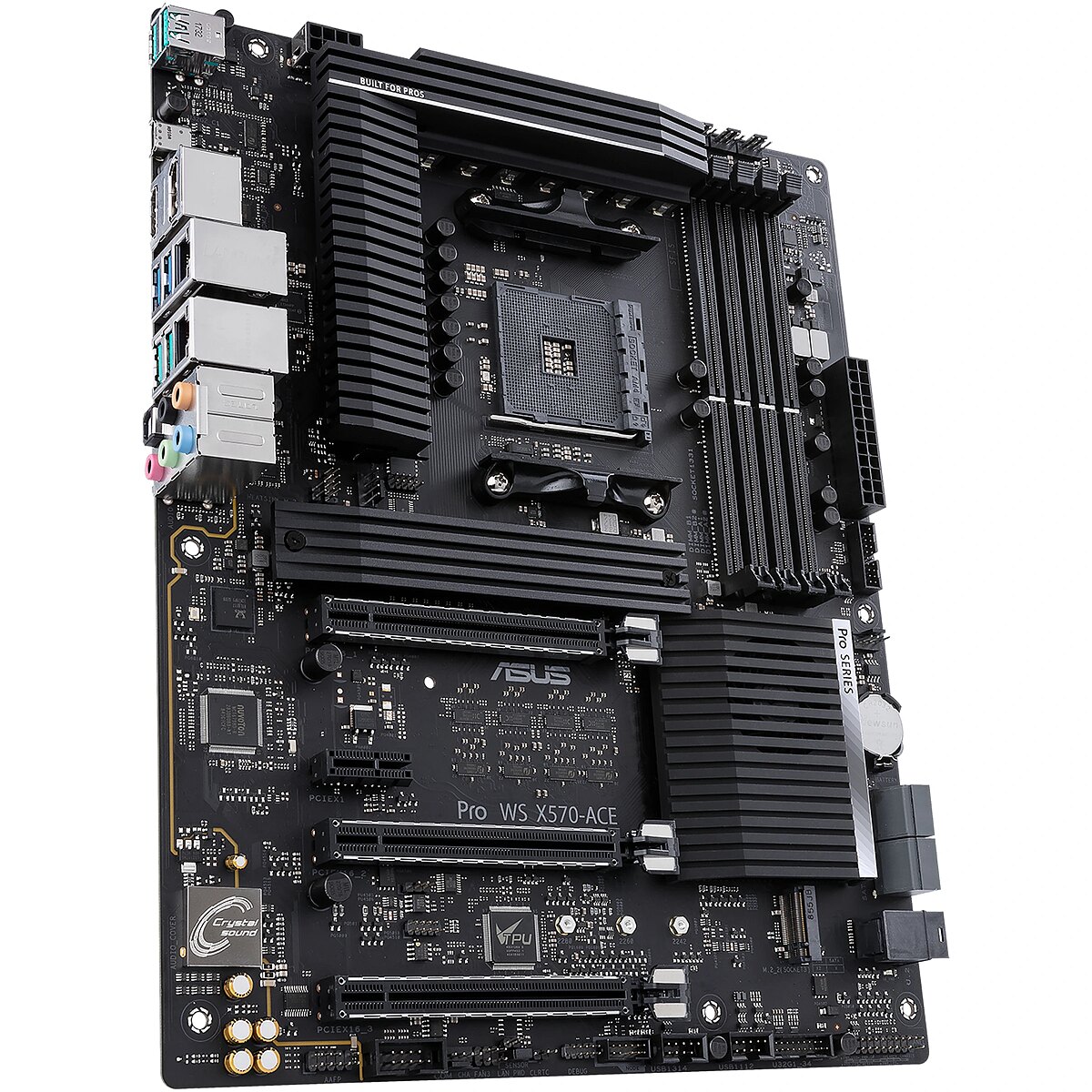

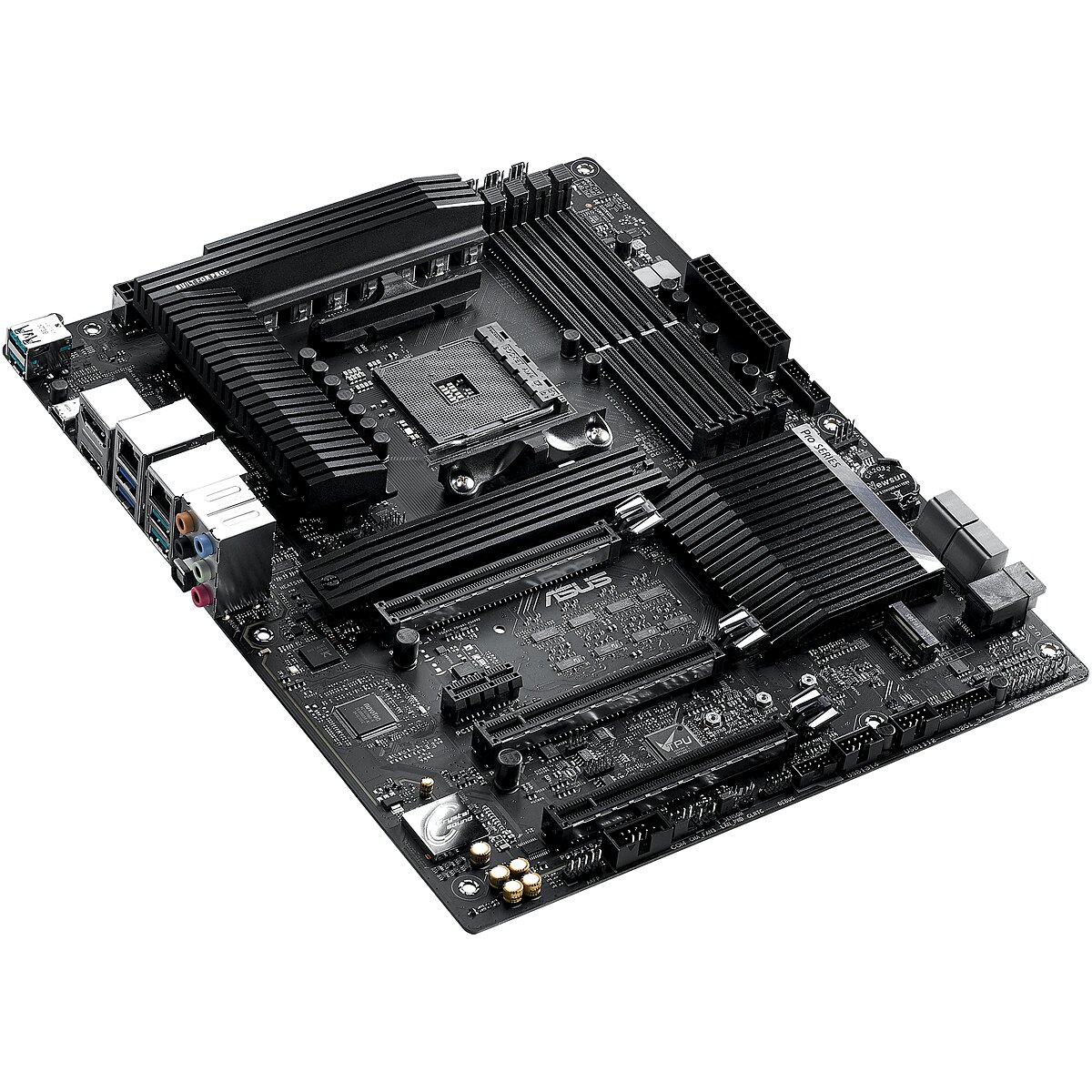

Pavadinimas - ASUS Pro WS X570-ACE AMD X570 Socket AM4 ATX
Prekės ženklas - ASUS
Prekės ženklo dalies kodas - 90MB11M0-M0EAY0
Procesorius - Procesoriaus gamintojas - AMD
Procesorius - procesoriaus lizdas - "Socket AM4" lizdas
Procesorius - Suderinama procesorių serija - "AMD Ryzen 2000" serija, "AMD Ryzen 3000" serija
Produkto pavadinimas - Skirta WS X570-ACE
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 6
Saugyklos valdikliai - RAID lygiai - 0, 1, 10
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - M.2, "PCI Express 3.0", SATA III
ShortSummaryDescription - ASUS Pro WS X570-ACE, AMD, "Socket AM4", "AMD Ryzen 2000 Series", "AMD Ryzen 3000 Series", DDR4-SDRAM, 128 GB, DIMM
Svoris ir matmenys - Aukštis - 77 mm
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 305 mm
Tinklas - "Wi-Fi - Ne
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - Gigabit Ethernet
Tinklas - LAN valdiklis - "Realtek RTL8117", "Intel® I211-AT
Trumpas aprašymas - ASUS PRO WS X570-ACE X570/1xDP/1xHDMI/2xLAN/ 24-7
URL - https://www.asus.com/Motherboards/Pro-WS-X570-ACE/overview/
Vidinės I/O - S/PDIF išvesties jungtis - Taip
Vidinės I/O - USB 2.0 jungtys - 2
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - periferinės (Molex) maitinimo jungtys (4 kontaktų) - 1
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - priekinio skydelio jungtis - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 2
Vidinės įvesties ir išvesties - šasi ventiliatoriaus jungčių skaičius - 3
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 128 GB
Memory - ECC сompatibility - ECC & Non-ECC
Memory - Unbuffered memory - Yes
Memory - Supported memory types - DDR4-SDRAM
Gross Weight Kg - 1,36
BIOS - ACPI version - 6.0
BIOS - BIOS memory size - 256 Mbit
BIOS - BIOS type - UEFI AMI
BIOS - System Management BIOS (SMBIOS) version - 3.2
EAN - 4718017322713
Features - Cooling type - Active
Features - Audio output channels - 8.0 channels
Features - Audio chip - Realtek ALC S1200A
Features - Component for - PC
Features - Power source type - ATX
Features - Number of mounting holes - 9
Features - Motherboard form factor - ATX
Features - Motherboard chipset family - AMD
Features - Motherboard chipset - AMD X570
Features - Windows operating systems supported - Windows 10
Rear panel I/O ports - DisplayPort version - 1.2
Rear panel I/O ports - Headphone outputs - 1
Rear panel I/O ports - DisplayPorts quantity - 1
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 2
Rear panel I/O ports - HDMI ports quantity - 1
Rear panel I/O ports - HDMI version - 1.4b
Rear panel I/O ports - Microphone in - Yes
Rear panel I/O ports - S/PDIF out port - Yes
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 2
Rear panel I/O ports - USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity - 4
Rear panel I/O ports - USB 3.2 Gen 2 (3.1 Gen 2) Type-C ports quantity - 1
Manufacturer Code - 90MB11M0-M0EAY0
Manufacturer Name - Asustek
WarrantyInfo -
Graphics - Parallel processing technology support - 2-Way SLI, 3-Way CrossFireX
Graphics - Number of displays supported - 2
Graphics - On-board graphics card - Yes
GTIN - 0192876322710
GTIN - 192876322710
GTIN - 4718017322713
Expansion slots - PCI Express x1 slots - 1
Expansion slots - PCI Express x8 slots - 1
Expansion slots - PCI Express x16 slots - 2
Expansion slots - Number of M.2 (M) slots - 1
Category - Motherboards
Other features - Number of Ultra M.2 (M) slots - 1
Other features - Analog audio output - 1
Other features - S/PDIF in port - Yes
Other features - Weight - 1 kg
Logistics data - Harmonized System (HS) code - 84733020
LongDesc - WORKSTATION MOTHERBOARDASUS Pro Workstation motherboards are designed for professionals in AI training, deep learning, animation, 3D rendering or media production. Featuring expandable graphics, extensive storage, impressive connectivity and exceptional overall performance and reliability, Pro Workstation motherboards are the ideal solution for creative professionals. Each motherboard includes centralized management software with support for out-of-band management, so they're also an efficient and cost-effective option for IT administrators.Multi-GPU supportFully loaded takes on new meaning when you have up to 24 PCI Express® lanes and those lanes can be split in a 3-way x8/x8/x8 configuration spanning the board's trio of PCIe x16 slots, allowing you to load up on GPUs to accelerate an increasingly diverse array of workloads, including AI training, 3D rendering, and scientific or financial modeling.ASUS 2-WAY VGA holderUser-friendly designThe Pro WS X570-ACE is packed with an exclusive two-way VGA holder to provide extra rigid support for up to two high-end graphics cards, to prevent potentially damaging bowing or bending. This VGA holder is easy to install and can be mounted with an additional system fan (up to 120mm), making sure your workstation has ample cooling to complete any task.ASUS Control Center ExpressCentralized, cost-effective server-grade managementASUS Control Center Express is centralized server-grade software that works in conjunction with a GbE LAN controller which also serves as a management controller to reduce IT operational costs and improves efficiency. Its out-of-band management enables hardware-level control such as remote hardware reset, BIOS setting and update, and operating system installation across multiple clients, and remotely troubleshoot crashes or unexpected shutdowns.Make your memory faster and reliableError-Correcting-Code (ECC) support offers a potent foundation for your build and enables Pro WS X570-ACE to automatically detect and repair single-bit memory errors, ensuring reliable and responsive performance in mission-critical environments.ASUS OptiMemProprietary Memory DesignASUS OptiMem memory trace layout unleashes the full performance potential of AMD's Infinity Fabric architecture by enabling higher memory frequencies and lower latencies.Power delivery enhancementsThe 3rd Gen AMD Ryzen™ processors boast more cores and bandwidth, demanding more power than typical desktop CPUs. Pro WS X570-ACE is geared up for the demands of these high-core-count processors, offering a stable power to ensure optimal performance.ProCool II power connectorThe latest ProCool II is an enhanced EATX 8-pin power connector that offers higher endurance and longer lifespan by lowering impedance to prevent hotspots and connector failure. The new design includes upgrades to metal amour and solid pins for better dissipation, as well as a warning LED display with a BIOS POST message to indicate an improper connection.Power stages with IR3555 designThe CPU VRM on Pro WS X570-ACE employs a 12+2 power stage design with IR3555, combining high-side and low-side MOSFETs and drivers into a single package, delivering the power and efficiency that high core count processors demand.Alloy chokesThe Pro WS X570-ACE series uses efficient alloy chokes and high-quality thermal pads to help transfer heat from the VRM array to a sink with ample surface area for the processors.Durable capacitorsDurable capacitors are engineered to resist extreme temperatures and provide up to 110% better performance than the industry standard.8-layer PCB designMultiple PCB layers shift heat away from critical components, providing more headroom to push your CPUs beyond stock speeds.Trusted StabilityPro WS X570-ACE features the most comprehensive cooling controls ever, configurable via Fan Xpert 4 or the UEFI BIOS.Active PCH HeatsinkPCIe 4.0 provides twice the bandwidth for data flowing through the chipset, which creates more heat than the previous generation. The Pro WS X570-ACE features an actively cooled heatsink to prevent throttling during sustained transfers.- Custom Delta Superflo Fan: The custom low-noise fan features a high-durability bearing with a 60,000-hour L10 lifespan.- Air Duct: A specially-designed air duct helps the fan generate static pressure and concentrates air flow over the fins.- Finned heatsink: The heatsink fin density is optimized to maximize surface area while maintaining a low-resistance exhaust path.Cooler by designFlexible cooling controlsPro WS X570-ACE features the most comprehensive cooling controls ever, configurable via Fan Xpert 4 or the UEFI BIOS.Multiple temperature sourcesEach header can be set to monitor and react to three thermal sensors, and Fan Xpert 4 allows you to assign a sensor to monitor the temperature of supported ASUS graphics cards — all to provide optimal cooling during GPU- or CPU-intensive workloads.AIO pumpDedicated PWM/DC header for self-contained water-cooling setup, built right in.4-pin PWM/DC fanEach onboard header supports auto-detection of PWM or DC fans.Smart protectionA dedicated integrated circuit protects each fan header from over-temperature and over-current.M.2 HeatsinkKeep your SSD coolerPro WS X570-ACE features an ultra-efficient heatsink to reduce M.2 SSD temperatures by up to 22°C for optimal storage performance and improved SSD longevity.Speed up with onboard M.2 & U.2With x4 PCI Express® 4.0 bandwidth, Pro WS X570-ACE features up to 64Gbps M.2 and U.2 for faster data-transfer speeds — ideal for an operating system or application drive.USB 3.2 Gen 2 back-panel connectorsFuture-proof connectivityThe back panel of the Pro WS X570-ACE features five USB 3.2 Gen 2 connectors, including one reversible Type-C™ and four backward-compatible Type-A to deliver ultimate connection flexibility and blazing data-transfer speeds of up to 10Gbps.Armoury CrateThe new Armoury Crate portal keeps you updated with the latest drivers and BIOS releases. Its easy-to-use UI can be configured to show a variety of information, including security updates and bug patches.ASUS NodeA header to keep aheadThe ASUS Node connector features a bi-directional interface that offers all kinds of potential for DIY components and builds. The included ASUS Fan Extension Card II connects via Node, and In Win is developing a compatible OLED panel that fits into a chassis and offers LiveDash functionality and the ability to boot directly to the UEFI. FSP has also created a HydroDPM 1000W PSU that connects to Node to share power stats and temperature information while also enabling CPU fan control.5-Way OptimizationOne-click overclock and coolingASUS 5-Way Optimization makes your PC smart. One click takes care of complex tuning, dynamically optimizing essential aspects of your system to provide overclocking and cooling profiles that are tailored for your rig.- An automated tuning utility that optimizes overclocking and cooling profiles for your unique system configuration.- Fans stay whisper-quiet with everyday computing, and deliver optimal airflow when the system is crunching through CPU or GPU-intensive tasks.- Stress test function helps optimize and overclock for CPU- or memory-centric workloads.Crystal Sound 3Flawless, immersive audio for entertainmentAudio shieldingSeparates analog/digital signal domains, significantly reducing multilateral interference.Separate layer for left and right tracksEnsures minimal crosstalk between audio paths.Integrated amplifierCapable of driving high-impedance headphones, without rolling-off high or low frequencies.Premium Japanese-made audio capacitorsPremium parts provide an immersive sound signature, with exceptional fidelity.AMD X570 chipsetThe AMD X570 chipset delivers outstanding overclocking capabilities for the latest AMD AM4 socket for 3rd and 2nd Gen AMD Ryzen™ /2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors. It is optimized for multiple GPU configurations, including NVIDIA SLI® and AMD CrossFireX™. It also supports x16 PCI Express® 4.0/3.0 lanes and provides 10Gb/s USB 3.2 Gen 2 ports and 6 Gb/s SATA ports for faster data retrieval.AMD AM4 Socket for 3rd and 2nd Gen AMD Ryzen™ / 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics ProcessorsThe high-performance 3rd Gen AMD Ryzen™ processors are based on the next-gen 7nm Zen architecture and support up to 16 processor cores. AMD AM4-socket processors feature dual-channel DDR4 memory, native 10Gb/s USB 3.2 Gen 2 and x16 PCI Express® 4.0/3.0 lanes for superb performance.
LongProductName - AMD X570, AM4, DDR4, PCIe 4.0, U.2, M.2, SLI, CrossFire, GbE, USB 3.2 Gen2 A, USB 3.2 Gen2 C, ATX
LongSummaryDescription - ASUS Pro WS X570-ACE. Processor manufacturer: AMD, Processor socket: Socket AM4, Compatible processor series: AMD Ryzen 2000 Series, AMD Ryzen 3000 Series. Supported memory types: DDR4-SDRAM, Maximum internal memory: 128 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, PCI Express 3.0, SATA III, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 10. Parallel processing technology support: 2-Way SLI, 3-Way CrossFireX. HDMI version: 1.4b
Title - ASUS Pro WS X570-ACE AMD X570 Socket AM4 ATX
Brand - ASUS
BrandPartCode - 90MB11M0-M0EAY0
Processor - Processor manufacturer - AMD
Processor - Processor socket - Socket AM4
Processor - Compatible processor series - AMD Ryzen 2000 Series, AMD Ryzen 3000 Series
ProductName - Pro WS X570-ACE
Storage controllers - Number of HDDs supported - 6
Storage controllers - RAID levels - 0, 1, 10
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - M.2, PCI Express 3.0, SATA III
ShortSummaryDescription - ASUS Pro WS X570-ACE, AMD, Socket AM4, AMD Ryzen 2000 Series, AMD Ryzen 3000 Series, DDR4-SDRAM, 128 GB, DIMM
Weight & dimensions - Height - 77 mm
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 305 mm
Network - Wi-Fi - No
Network - Ethernet LAN - Yes
Network - Ethernet interface type - Gigabit Ethernet
Network - LAN controller - Realtek RTL8117, Intel® I211-AT
Short description - ASUS PRO WS X570-ACE X570/1xDP/1xHDMI/2xLAN/ 24-7
URL - https://www.asus.com/Motherboards/Pro-WS-X570-ACE/overview/
Internal I/O - S/PDIF out connector - Yes
Internal I/O - USB 2.0 connectors - 2
Internal I/O - CPU fan connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Peripheral (Molex) power connectors (4-pin) - 1
Internal I/O - Front panel audio connector - Yes
Internal I/O - Front panel connector - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 2
Internal I/O - Number of chassis fan connectors - 3
