ID: 1280348
Produkto kodas: B860M MAX GAMING AX
Sandėlyje yra 10 vnt.
Garantija: 3 metų

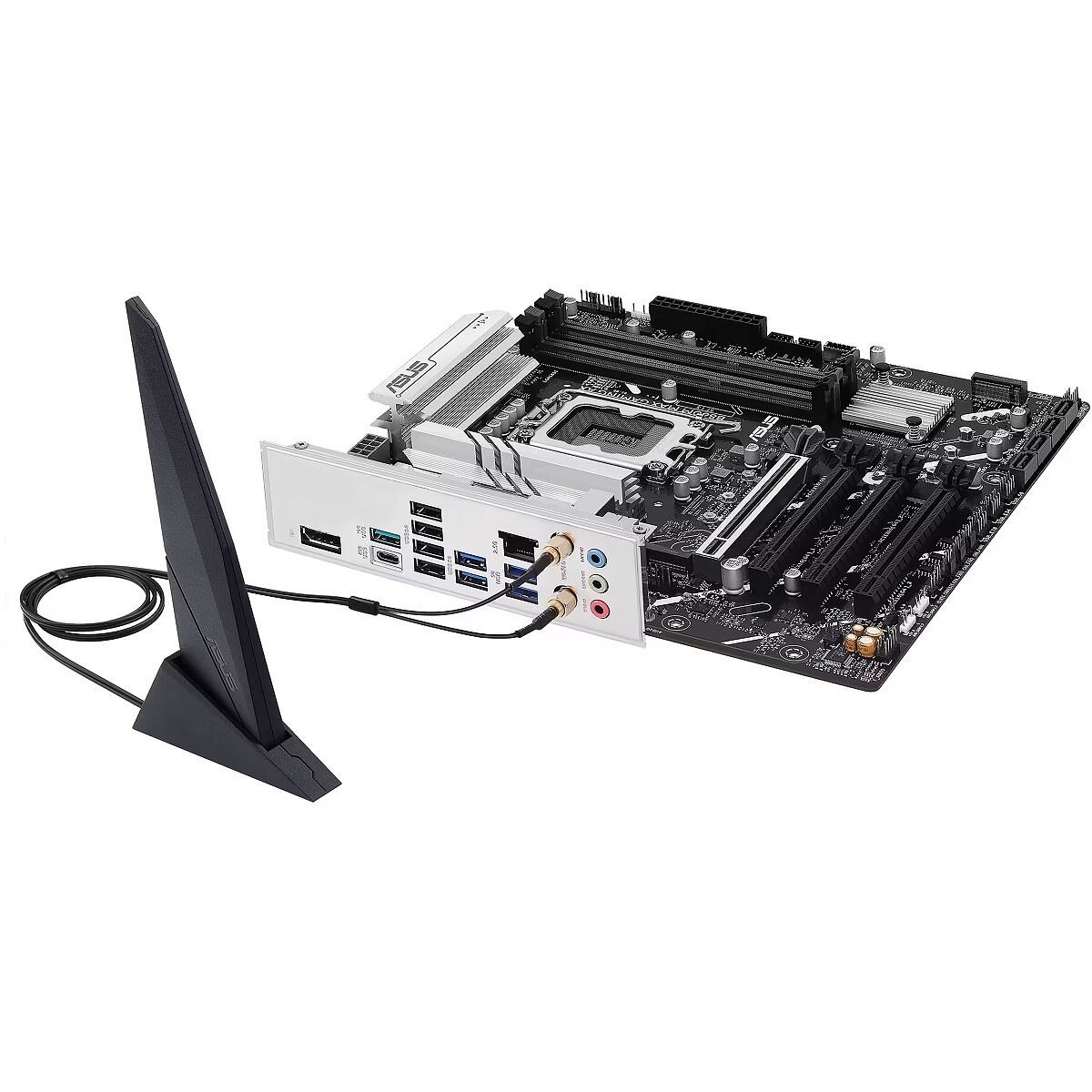

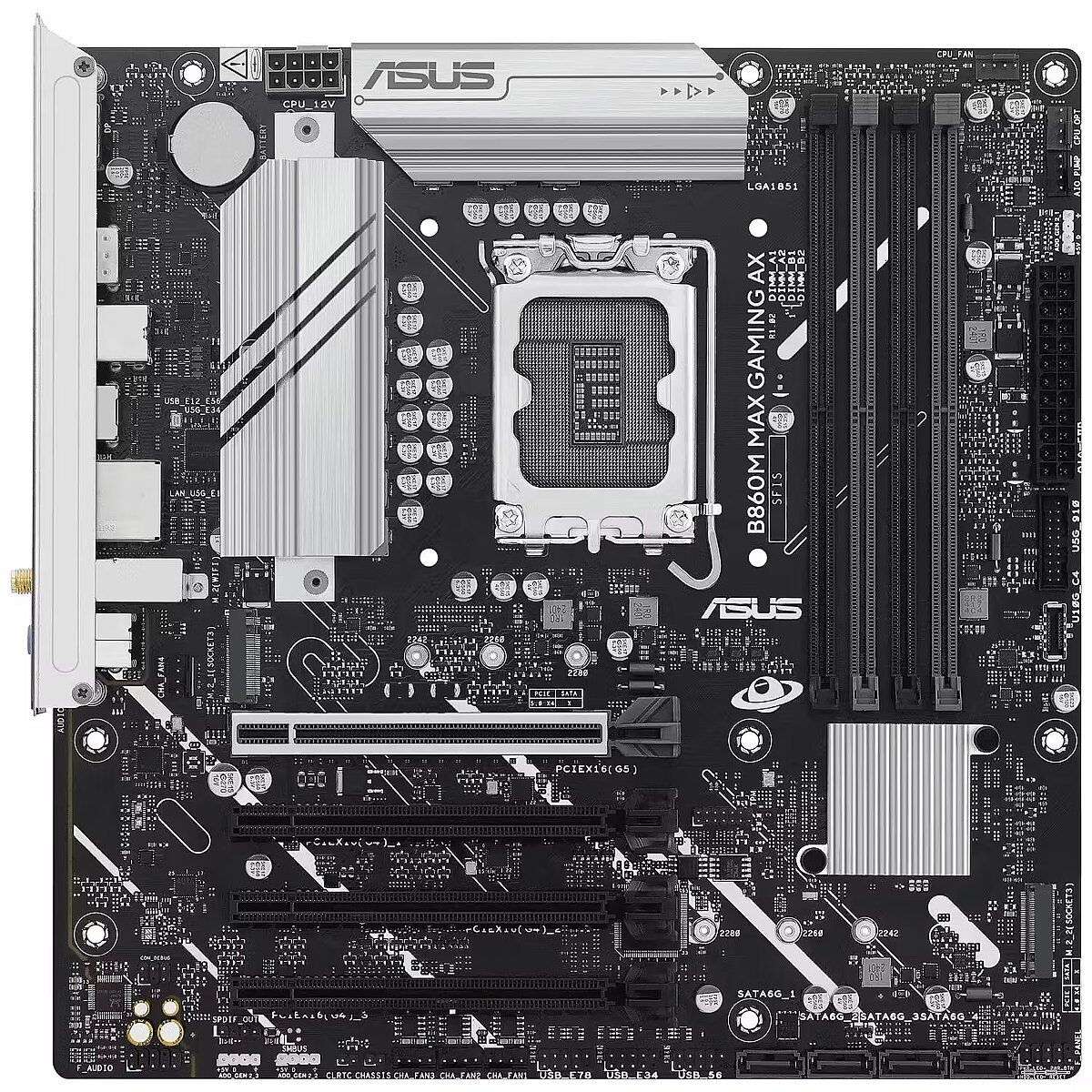

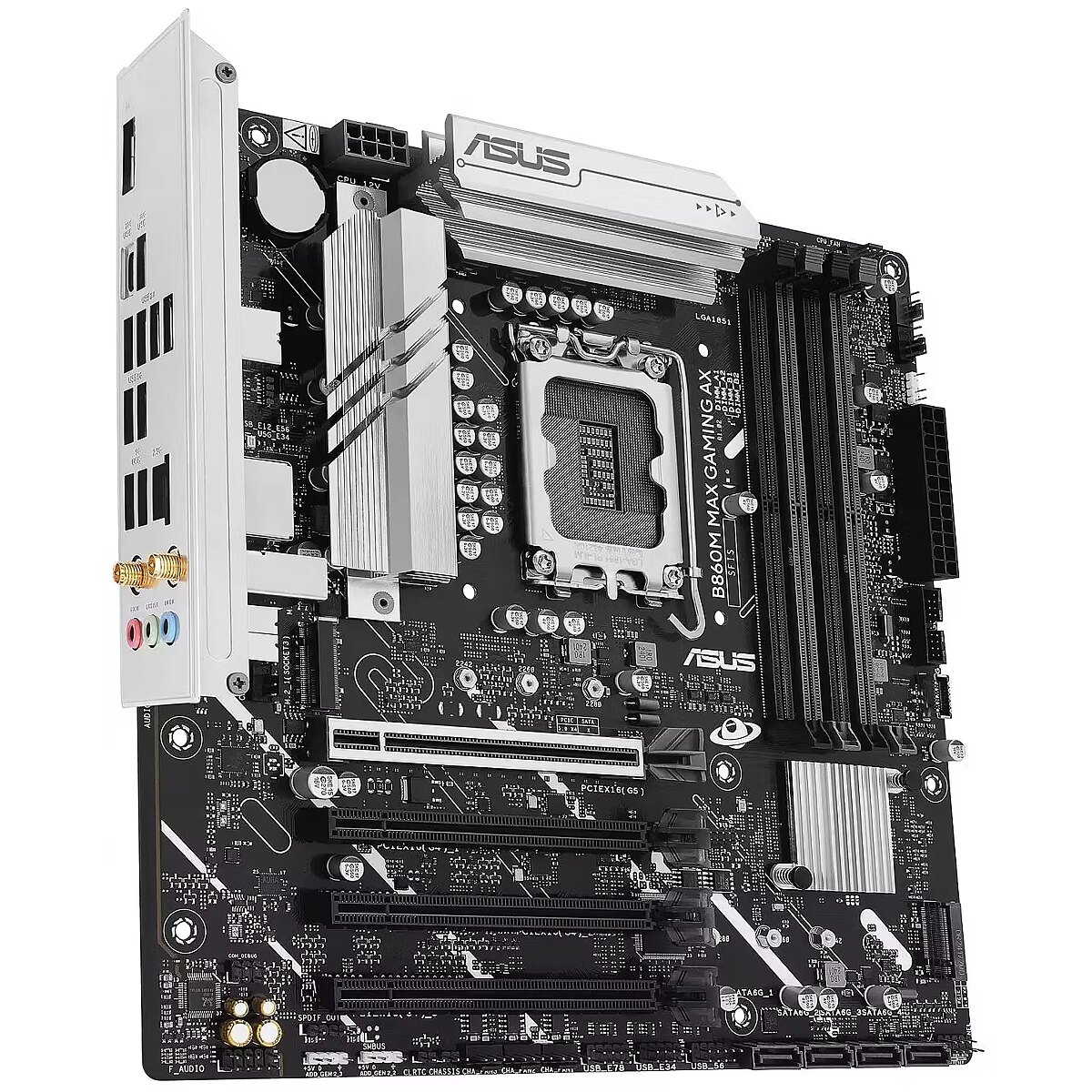

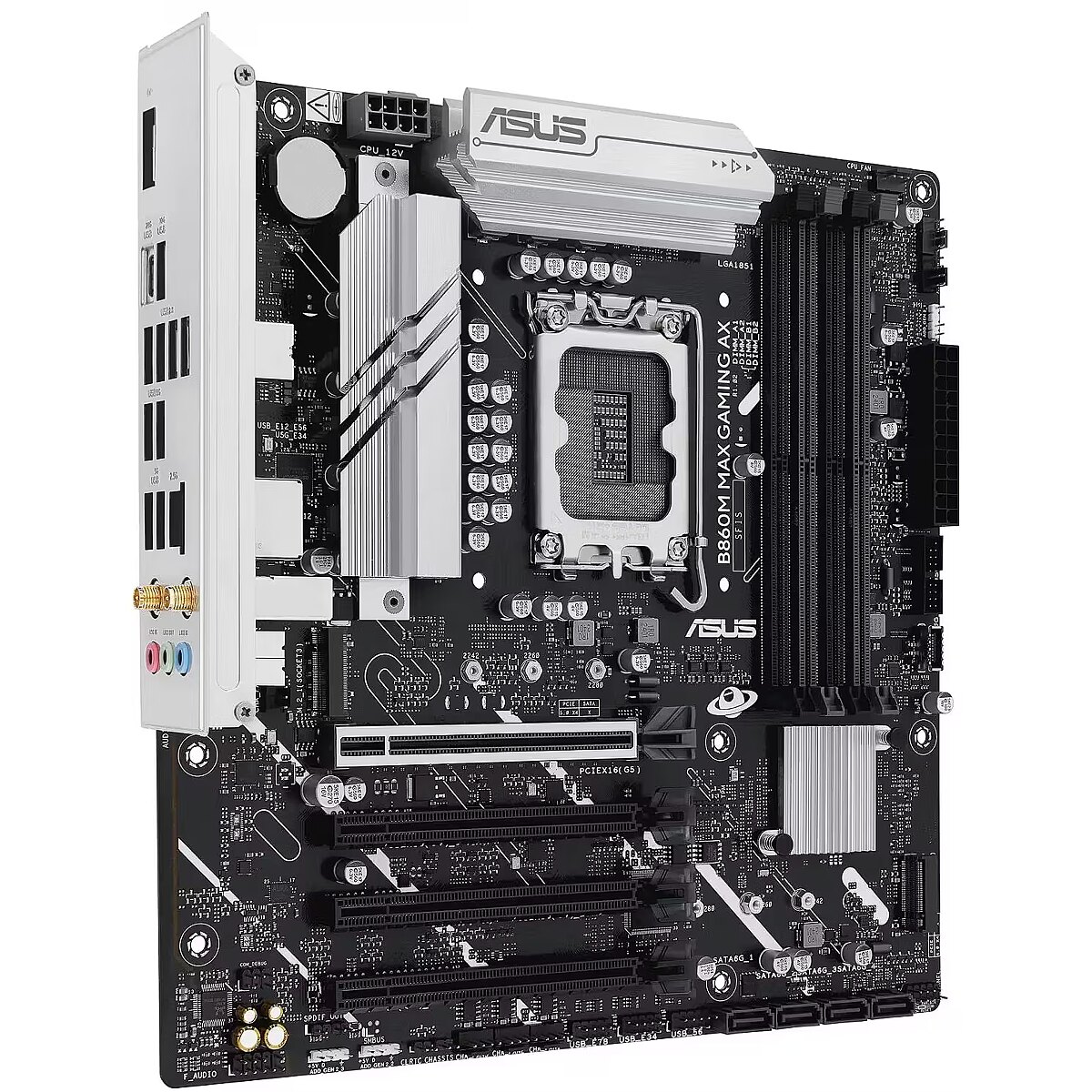

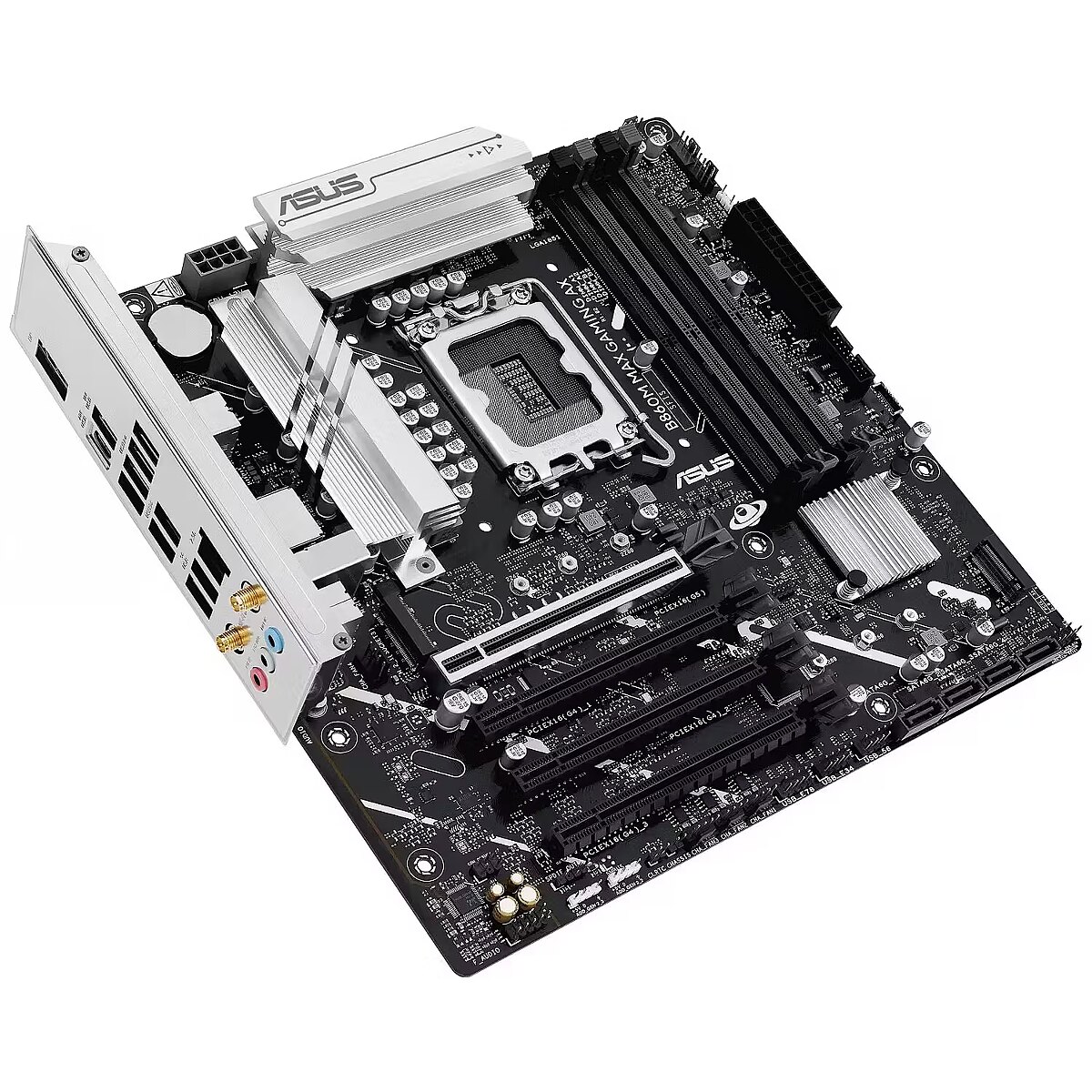

Asus B860M MAX GAMING AX
Nuotrauka gali skirtis nuo tikrojo gaminio, gali būti priedų ir dalių, kurios nepateikiamos kartu su tikruoju gaminiu.
-
Omniva paštomatasPer 1-2 darbo dienas1,99 € -
SmartPosti paketo terminalasPer 1-2 darbo dienas1,99 € -
LP EXPRESS paštomatasPer 1-2 darbo dienas1,99 € -
Pristatymas kurjeriu į nurodytą adresąPer 1-2 darbo dienas5,99 €
Pagrindiniai produkto parametrai Visi parametrai
- Serija: ASUS MAX
- Lizdas (Socket): LGA 1851
- Mikroschemų magistralė (chipset): Intel B860
- Plokštės matmenys: Micro ATX
- Atminties tipas: DDR5
- Atminties slotai: 4
- Integruotas Wi-Fi: Ar
Pagrindinė informacija
Serija
: ASUS MAX
Lizdas (Socket)
LGA 1851
Procesoriaus (CPU) lizdas yra svarbus faktorius pasirenkant plokštę, šis lizdas turi būti tiksliai sujungiamas su procesoriumi, į kurį ruošiatės įmontuoti plokštę. Nežiūrint į tai, kad procesorius atitinka pagrindinės plokštės lizdą, būtina atsižvelgti į šio procesoriaus palaikymą. Kas sužinotumėte kokius procesorius palaiko pasirinkta pagrindinė plokštė, prašome apsilankyti pagrindinių plokščių gamintojo interneto svetainėje, susirasti konkrečios pagrindinės plokštės skyrių CPU support ir įsitikinti, kad šios plokštės specifikacija numato Jūsų procesoriaus palaikymą.
Mikroschemų magistralė (chipset)
Intel B860
Mikroschemų magistralė yra svarbiausias pagrindinės plokštės pasirinkimo rodiklis (sistemos loginės mikroschemos arba įtampos pertvarkytojai). Nuo mikroschemų magistralės priklauso kokius procesorius, atmintis, prievadus ir kitus parametrus palaiko pagrindinė plokštė.
Kiekvienas lustas yra tiesiogiai susijęs su nustatyta procesoriaus platforma, kurios yra dalijamos pagal šeimas ar pagal procesoriaus prijungimo vietą.
Kad sužinotumėte, kokia mikroschemų magistralė tinka Jūsų procesoriui ir kitiems komponentams, prašome pasiklausi mūsų vadybininkų.
Plokštės matmenys
Micro ATX
Fizinis pagrindinės plokštės dydis. TopPC.lt siūlo ATX (viso dydžio plokštę), mATX (micro ATX) (mažesnio dydžio plokštę) ir miniATX dydžio pagrindines plokštes. Į ATX dydžio kompiuterio korpusą galima įdėti ir ATX, ir mATX pagrindinę plokštę, tačiau į mATX korpusą negalima įdėti ATX plokštės.
ATX plokštėje yra bent 3 atminties lizdai ir bent 5 vietiniai PCI lizdai, o tai reiškia, kad šioje plokštėje galima sukurti gerai veikiantį galingą kompiuterį. Tačiau namų ar biuro kompiuteriui tokio didelio lizdų skaičiaus nereikia, todėl tinka ir microATX.
Pagrindinės plokštės maitinimo bloko jungtis yra maitinimo šaltinio lizdas, kuris šiuo metu yra ATX ir ATX2.0 standarto. ATX yra senesnis standartas, turintis 20 kontaktų jungtį (20 kaiščių), o ATX2.0 turi 4 papildomus kaiščius (20+4). ATX standarto pagrindinės plokštės gali veikti su ATX2.0 maitinimo bloku (PSU), tačiau ATX2.0 standarto pagrindinei plokštei reikalingas ATX2.0 maitinimo blokas.
Formos faktorius yra greičiau rekomendacija. Tačiau prieš pirkdami pagrindinę plokštę turėtumėte patikrinti, ar korpuso dydis atitinka pagrindinės plokštės dydį ir jos maitinimo jungtį.
Atsitiktinės prieigos atmintis (RAM)
Atminties tipas
: DDR5
Atminties slotai
4
Prieinamų atminties vietų serveryje skaičius nurodo, kiek atminties modulių (plokščių) galima įdiegti pagrindinėje plokštėje.
Atminties magistralė
DDR5 5600 (OC 8666)
Operatyvinės atminties magistralė nusako, kokio tipo operatyvinę atmintį palaiko atitinkama pagrindinė plokštė.
Magistralės žymoje yra atminties tipas DDRII arba DDRIII, bei maksimalus atminties takto dažnis, kurį palaiko pagrindinė plokštė. Svarbiausias rodiklis yra atminties tipas, nes įvairių tipų atmintys labai skiriasi, todėl DDRIII atminties negalima naudoti pagrindinėje plokštėje su DDRII atminties palaikymu (išskyrus tuos atvejus, kai pagrindinė plokštė palaiko abu atminties tipus)i Be to, pagrindinė plokštė, kuri turi 800Mhz DDRII atmintį galai dirbti su DDII667 ir DDRII533 atminties greičiais. Pagrindinė plokštė su atminties magistralės greičiu, kuris yra žemesnis už atminties modulio greitį, galės dirbti ne greičiau, nei nurodytas magistralės greitis, t.y. jei pagrindinės plokštės atminties magistralė yra DDRII667, tada įdiegus DDRII800 atmintį ji veiks DDRII667 greičiu.
Vaizdo plokštė
Vaizdo plokščių lizdai
PCI-EXPRESS
VGA port, arba vaizdo kortelės priedas. VGA prievadas turi sutapti su jūsų vaizdo kortelės prievado specifikacija. Senesnės vaizdo kortelės turi AGP prievadą, naujos vaizdo kortelės gaminamos su PCI-EXPRESS (PCI-E) prievadu. AGP ir PCI-Express vaizdo kortelės nėra viena kitą pakeičiančios. Prieš įsigydami pagrindinę plokštę, įsitikinkite, ar vaizdo kortelės prievadas atitinka pagrindinę plokštę ir vaizdo plokštė.
Integruota vaizdo plokštė
Tik su iGPU-ready CPU
Parametras, kuris nusako, ar pagrindinėje plokštėje yra integruota vaizdo kortelė. Integruota vaizdo kortelė tinka darbui su biuro programine įranga, internetu, filmų žiūrėjimui ir paprastų žaidimų žaidimui. Jei pageidaujate naudoti grafines programas, žaisti 3D žaidimus ir žiūrėti 3D animaciją, Jums reikės papildomos vaizdo kortelės.
Integruota vaizdo kortelė naudoja pagrindinėje plokštėje integruotos operatyvinės atminties dalį, todėl, Jei Jūsų pagrindinėje plokštėje yra 1Gb atmintis, ir pagrindinės plokštės vaizdo kortelės nustatymuose yra nurodyta užimti 256mb, tada operacinė sistema parodys prieinamą atminties apimtį maždaug 700 Mb.
Prieš įsigydami pagrindinę plokštę su integruota vaizdo kortele, įsitikinkite, ar joje yra papildomas vaizdo kortelės prievadas tolesniems patobulinimams, jei tokių pririektų.
Uostai ir įranga
PCI portas
0
PCI prievadai yra labai paplitęs kompiuterio funkcijų papildomomis kortelėmis papildymo būdas (garso, tinklo, komunikacijų, vaizdo stebėjimo ir t.t.). Naujose plokštėse, PCI-EXpress standartų dėka yra nedidelis PCI praplatinančių prievadų skaičius, todėl prieš pirkdami pagrindinę plokštę, įsitikinkite, ar PCI prievadų skaičius leidžia integruoti visas Jums reikalingas PCI korteles.
D-Sub
: 0
DVI
: 0
HDMI
: 0
DisplayPort
: 1
Integruota garso kortelė
: Realtek 7.1 CODEC
Belaidžiai ryšiai
Įmontuota "Bluetooth
: Ar
Integruotas Wi-Fi
: Ar
Išoriniai prievadai
Išorinis C tipo USB
: 1
Išorinis USB 2.0
: 4
Išorinis USB 3.0 (USB 3.2 Gen1)
: 4
Išorinis USB 3.1 (USB 3.2 Gen2)
: 1
Vidiniai prievadai
Vidinis A-RGB 5V (3 kontaktų)
: 3
Vidinis RGB 12V (4 kontaktų)
: 0
Vidinis USB 2.0
: 3
Vidinis USB 3.0
: 1
Vidinis USB Type-C
: 1
M.2 uostai
: 3
SATA 3 Portai
: 4
Išsamesnė specifikacija
"Bluetooth" tinklas - Taip
"Bluetooth" versija Tinklas - 5.3
"DisplayPort" versija Galinio skydelio įvesties / išvesties prievadai - 1.4
"DisplayPorts" kiekis Galinio skydelio įvesties / išvesties prievadai - 1
"PCI Express x16" (4.x kartos) lizdai Išplėtimo lizdai - 3
"Wi-Fi" standartai Tinklas - "Wi-Fi 6" (802.11ax)
"Wi-Fi" tinklas - Taip
"WiFi-AP" antenos lizdas Galinio skydelio įvesties / išvesties prievadai - 2
1-asis M.2 didžiausias rakto dydis Išplėtimo lizdai - 2280
1-oji M.2 aukščiausios kartos "PCI Express" išplėtimo lizdai - 5.0
2-oji M.2 aukščiausios kartos "PCI Express" išplėtimo lizdai - 4.0
2. didžiausias M.2 rakto dydis Išplėtimo lizdai - 2280
3-iasis M.2 aukščiausios kartos "PCI Express" išplėtimo lizdai - 4.0
3. didžiausias M.2 rakto dydis Išplėtimo lizdai - 2280
12 V maitinimo jungtis Vidinės įvesties/išvesties jungtis - Taip
Aprašymas - ASUS B860 serijos pagrindinės plokštės yra profesionaliai suprojektuotos, kad būtų išnaudotas visas naujausių Intel® Core™ Ultra procesorių (2 serija) potencialas. Dėl tvirtos maitinimo konstrukcijos, išsamių aušinimo sprendimų ir pažangių derinimo parinkčių B860M MAX GAMING AX pagrindinė plokštė vartotojams ir kompiuterių surinkėjams siūlo įvairias našumo optimizavimo galimybes per intuityvias programinės įrangos ir aparatinės įrangos funkcijas. Ji suprojektuota taip, kad būtų suderinama su pažangiais AI kompiuteriais, ir siūlo našumą bei jungiamumą, reikalingus sudėtingoms AI programoms. Našumo AI sprendimai ASUS AI sprendimai apima AI Advisor, kuris yra jūsų techninis ekspertas, turintis patirties kompiuterių našumo srityje. AI Advisor
ASUS AI Advisor leidžia vartotojams paprastai ir aiškiai išbandyti ASUS pagrindinių plokščių funkcionalumą ir pažangias funkcijas. Našumas Tvirta maitinimo konstrukcija Stabilus maitinimas yra labai svarbus norint maksimaliai išnaudoti Intel® Core™ Ultra procesorių (2 serija) našumą. B860M MAX GAMING AX yra sukurta taip, kad atitiktų didelio branduolių skaičiaus procesorių poreikius. Jis turi 6 (80 A) + 1 (80 A) + 1 (80 A) + 1 (80 A) maitinimo etapus, kurie integruoja aukštos ir žemos pusės MOSFET ir tvarkykles į paketus, kurių kiekvieno nominalas yra iki 80 amperų. Ši konfigūracija užtikrina optimalų maitinimo tiekimą, efektyvumą, stabilumą ir našumą tiek dabartiniams, tiek būsimiems Intel® procesoriams. Patobulintas atminties ir saugojimo našumas
AEMP III užtikrina neprilygstamą DDR5 našumą ASUS Enhanced Memory Profile III (AEMP III) yra pažangi programinės įrangos funkcija, leidžianti vartotojams pasiekti neprilygstamą atminties našumą su pažangiausia CUDIMM atmintimi. Per dviejų etapų išsamų derinimo procesą AEMP III pirmiausia optimizuoja laikrodžio tvarkyklę, o tada atminties dažnį. Tai užtikrina geriausią našumo ir stabilumo pusiausvyrą net ir esant pažangiausiems DDR5-7600 ar didesniems greičiams. DIMM Fit / DIMM Fit Pro DIMM Fit yra ASUS išskirtinė BIOS funkcija, kuri tiksliai analizuoja atskirus atminties modulius, siekdama optimizuoti našumą ir nustatyti galimas problemas. DIMM Fit Pro suteikia pažengusiems kompiuterių surinkėjams daugiau galimybių pritaikyti atminties derinimo parametrus. Ji leidžia vartotojams valdyti iki dvidešimties overclocking parametrų, nustatyti testavimo diapazonus ir prioritetizuoti stabilumą arba našumą, siūlant lankstesnį ir tikslesnį atminties optimizavimo metodą. Trys M.2 lizdai (iki 128 Gbps) B860M MAX GAMING AX siūlo iš viso tris M.2 lizdus, įskaitant vieną, kuris palaiko duomenų perdavimo greitį iki 128 Gbps per PCIe 5.0, ir du, kurie palaiko 64 Gbps per PCIe 4.0. Tai leidžia greičiau įkelti operacinę sistemą ir programas su OS arba programų diskais. Aušinimas Aušinimo sistema
B860M MAX GAMING AX pagrindinė plokštė suprojektuota su keliais integruotais aušintuvais ir hibridinių ventiliatorių jungčių rinkiniu, kad jūsų įranga išliktų vėsi ir stabili esant intensyviam darbo krūviui. Aušinimas Išmanusis aušinimo tikslumas ASUS Fan Xpert 2+ ASUS Fan Xpert 2+ programinė įranga užtikrina visapusišką ventiliatorių valdymą. Automatinio derinimo režimas vienu paspaudimu protingai sukonfigūruoja visus parametrus. Taip pat yra „Extreme Quiet“ režimas, kuris sumažina korpuso ventiliatorių greitį iki mažesnio nei numatytasis minimumas, kad sistema veiktų tyliai, kai atliekamos lengvos užduotys. Ventiliatorius taip pat galima valdyti per UEFI BIOS. Aušintuvų suderinamumas ASUS AIO aušintuvai užtikrina patikimą veikimą, didelį overclocking potencialą, drąsią estetiką ir pritaikomas funkcijas naujoms pagrindinėms plokštėms, leidžiančias sukurti svajonių žaidimų kompiuterį. Lankstumas Galimybės jungimams
B860M MAX GAMING AX pagrindinė plokštė siūlo įvairias jungiamumo galimybes, įskaitant WiFi 6 palaikymą, naujausią PCI Express versiją ir USB prievadų arsenalą, įskaitant Type-C jungtis. WiFi 6 WiFi 6 modulis yra suderinamas su 802.11ax. Galbūt dar svarbiau vartotojams yra tai, kad jis optimizuotas efektyvesniam veikimui perpildytuose tinkluose, kuriuose yra daug konkuruojančio srauto. USB 20 Gbps prievadas USB prievadų rinkinys palaiko aukštos klasės įrenginius su daugybe išorinių įrenginių, įskaitant galinį USB Type-C® prievadą, kurio perdavimo greitis siekia iki 20 Gbps. PCIe 5.0 lizdas Naujausi procesoriai palaiko PCIe 5.0, dvigubai padidindami duomenų perdavimo greitį, palyginti su PCIe 4.0, pagerindami signalo vientisumą ir užtikrindami atgalinį suderinamumą su CEM jungtimis bei ankstesnėmis PCIe versijomis. Pritaikymas Asmeninis pritaikymas B860M MAX GAMING AX pagerina vartotojo patirtį visais atžvilgiais, nuo BIOS nustatymų supaprastinimo iki pritaikomų RGB apšvietimo valdiklių, kurie suteikia unikalią asmeninio sistemos estetiką. UEFI BIOS UEFI sąsaja suteikia lengvai naudojamas konfigūracijos parinktis PC pradedantiesiems ir pažangias funkcijas patyrusiems vartotojams. ASUS GlideX
Įjunkite sklandų ekrano dalijimąsi ir valdymą kompiuteriuose, planšetėse ir išmaniuosiuose telefonuose per laidinius arba belaidžius ryšius, palaikančius kelias platformas. ASUS DriverHub Supaprastinkite tvarkyklių valdymą su automatiniu aptikimu, vieno paspaudimo įdiegimu ir atnaujinimu, kad sistema veiktų sklandžiai ir efektyviai. Armoury Crate Pritaikykite Aura Sync RGB ir valdykite ASUS įrenginius. Įtraukta produkto registracija ir atnaujinimai. Aura Sync
Visiškas RGB apšvietimo valdymas entuziastų sistemoms, užtikrinantis sklandų sinchronizavimą su suderinama aparatūra. Adresuojami Gen2 RGB jungtys Trys adresuojamos Gen2 jungtys nustato LED skaičių suderinamuose RGB įrenginiuose ir automatiškai atitinkamai reguliuoja apšvietimo efektus. Pritaikymas DIY draugiškas B860M MAX GAMING AX pagrindinė plokštė turi EZ PC DIY naujoves, kurios supaprastina ir pagreitina kompiuterio surinkimo procesą, todėl DIY tampa lengvas ir patogus. Iš anksto sumontuotas I/O skydas Mūsų iš anksto sumontuotas I/O skydas apsaugo prievadus, supaprastina surinkimo procesą, padidina funkcionalumą ir pagerina kompiuterio surinkimo entuziastų estetikos pojūtį. SafeSlot PCIe 5.0 yra dvigubai greitesnis nei PCIe 4.0. ASUS pritaikė savo SMT gamybą greitesniam SafeSlot, sustiprintam metaliniam apvalkalui, kuris užtikrina saugų kortelės įdiegimą ir greitesnį duomenų perdavimo greitį. Q-LED Core
Q-LED Core ekranas per įjungimo savikontrolę (POST) rodo spalvomis koduotas lemputes, kurios gali padėti išspręsti galimas problemas. Esantis pagrindinės plokštės gale. ASUS AI Advisor prieinamumas gali skirtis priklausomai nuo regiono.
AI Advisor funkcijos gali skirtis priklausomai nuo platformos. Rezultatai gali skirtis priklausomai nuo individualių sistemos specifikacijų. Rezultatai pagrįsti bandymu su Intel Core Ultra 9 285K procesoriumi ir 2x16GB SK Hynix DDR5-6400 Clocked Unbuffered DIMM RAM, modelis HMCG78AHBCA326N. Faktinis perdavimo greitis bus mažesnis nei teorinis maksimalus greitis.
Atminties kanalai Atmintis - Dviejų kanalų
Atminties lizdų skaičius Atmintis - 4
Atminties lizdų tipas Atmintis - DIMM
Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 256 GB
Atmintis - Didžiausia vidinė atmintis viename lizde - 64 GB
Atmintis - ECC suderinamumas - ECC ir ne ECC
Atmintis - Nebuferizuota atmintis - Taip
Atmintis - Palaikomas atminties taktinis greitis (maks.) - 8666 MHz
Atmintis - Palaikomi atminties tipai - DDR5-SDRAM
Atmintis: atminties lizdų skaičius - 4 szt.
Atmintis: Dviejų kanalų atminties palaikymas - taip
Atmintis: Maksimali atminties talpa - 256 GB
Atmintis: Palaikoma atmintis - DDR5
Atmintis: Palaikomos atminties tipas - DIMM (kompiuterio)
ATX maitinimo jungtis (24 kontaktų) - Taip
Aušinimo tipas Funkcijos - Pasyvus
BIOS - BIOS atminties dydis - 256 Mbps
BIOS - BIOS tipas - UEFI AMI
BIOS atminties dydis BIOS - 256 Mbps
BIOS tipas BIOS - UEFI AMI
CPU ventiliatoriaus jungtis Vidinės įvesties/išvesties jungtis - Taip
Didžiausia skiriamoji geba Grafika - 3840 x 2160 taškų
Didžiausia vidinė atmintis Atmintis - 256 GB
Didžiausia vieno lizdo vidinė atmintis Atmintis - 64 GB
Eans - 4711387831694
ECC suderinamumas Atmintis - ECC ir ne ECC
EPS maitinimo jungtis (8 kontaktų) - Taip
EPS maitinimo jungčių skaičius (8 kontaktų) Vidinės įvesties ir išvesties - 1
Ethernet LAN (RJ-45) prievadai Galinio skydelio įvesties ir išvesties prievadai - 1
Ethernet LAN tinklas - Taip
Ethernet sąsajos tipas Tinklas - 2,5 Gigabit Ethernet
Funkcijos - Aušinimo tipas - Pasyvus
Funkcijos - Garso išvesties kanalai - 7.1 kanalų
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Maitinimo šaltinio tipas - ATX
Funkcijos - Pagrindinės plokštės formos veiksnys - "micro ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel"
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel B860
Funkcijos - Palaikomos "Windows" operacinės sistemos - "Windows 10 x64", "Windows 11
Funkcijos - Produkto spalva - Pilka
Funkcijų komponentas - KOMPIUTERIS

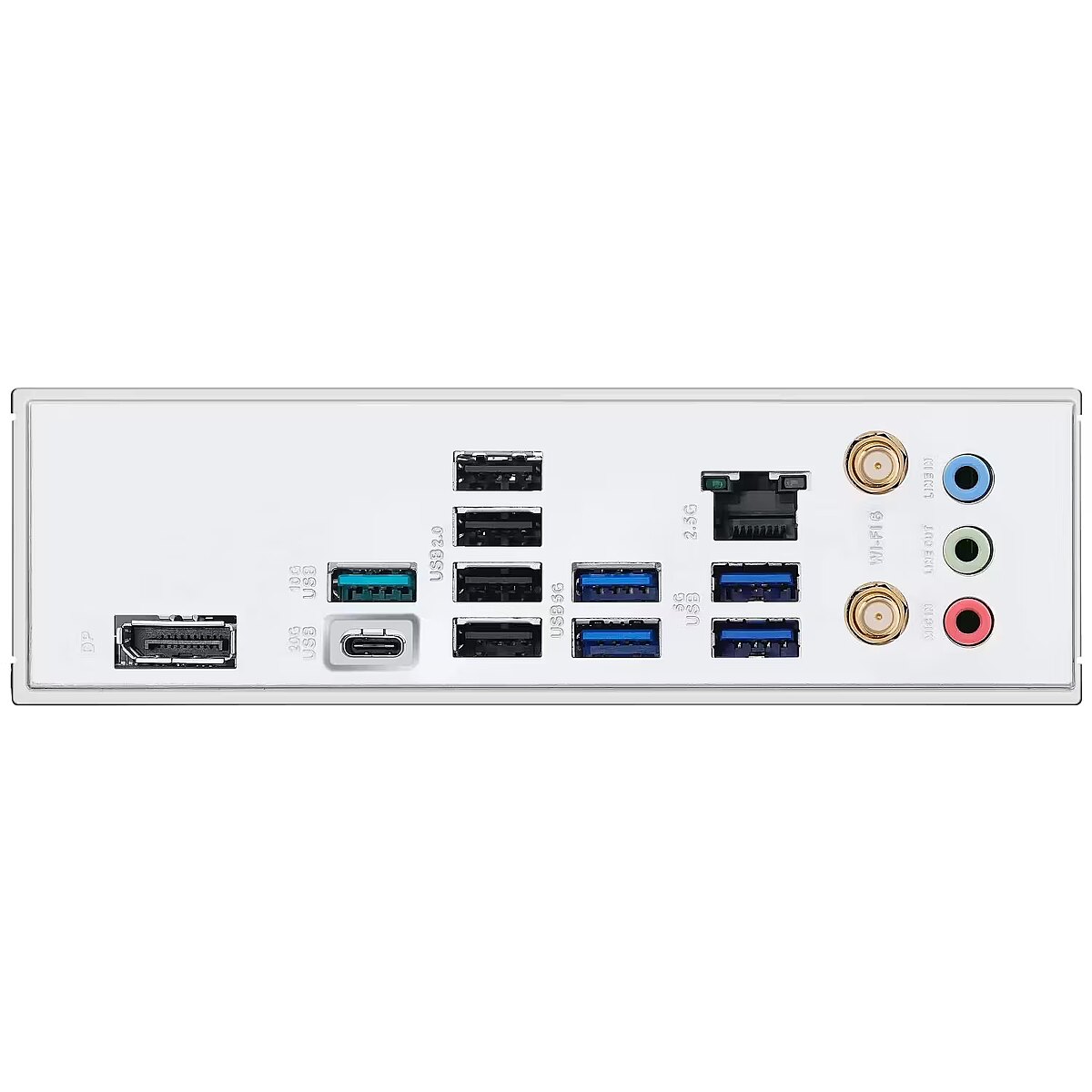

Galinio skydelio įvesties ir išvesties prievadai - "DisplayPort" versija - 1.4
Galinio skydelio įvesties ir išvesties prievadai - "WiFi-AP" antenos lizdas - 2
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 1
Galinio skydelio įvesties ir išvesties prievadai - Linijinis įvadas - Taip
Galinio skydelio įvesties ir išvesties prievadai - Mikrofono įvestis - Taip
Galinio skydelio įvesties ir išvesties prievadai - USB 2.0 prievadų kiekis - 4
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis - 4
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2x2 C tipo prievadai kiekis - 1
Gamintojas - Asus
Gamintojas: Gamintojo/importuotojo pavadinimas - Asus ASUS COMPUTER GmBH HARKORT STR. 21-23 40880 RATINGEN
Gamintojo kodas - B860M MAX GAMING AX
Garantija - 36 mėnesiai
GarantijaInformacija -
Garsas: Integruota garso plokštė - tak (Realtek 7.1)
Garso išvesties kanalai Funkcijos - 7.1 kanalų
Geriausias "Wi-Fi" standartinis tinklas - "Wi-Fi 6" (802.11ax)
Grafika - Didžiausia skiriamoji geba - 3840 x 2160 taškų
Grafika - lygiagretaus apdorojimo technologijos palaikymas - Nepalaikoma
GTIN - 4711387831694
Gylis Svoris ir matmenys - 244 mm
Išplėtimo lizdai - "PCI Express x16" (4.x kartos) lizdai - 3
Išplėtimo lizdai - "PCI Express x16" (Gen 5.x) lizdai - 1
Išplėtimo lizdai - 1-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 1-oji M.2 aukščiausios kartos "PCI Express - 5.0
Išplėtimo lizdai - 2-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 2-oji M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - 3-iasis M.2 didžiausio dydžio raktas - 2280
Išplėtimo lizdai - 3-iosios kartos M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 3
Jungtys: Diskų ir diskų jungtys - 4 x Serial ATA III
Jungtys: Galinio skydelio jungtys - "Wi-Fi" antenos lizdas
Jungtys: Galinio skydelio jungtys - 1 x C tipo USB 3.2 (Gen2 x2)
Jungtys: Galinio skydelio jungtys - 1 x ekrano prievadas
Jungtys: Galinio skydelio jungtys - 1 x USB 3.2 (Gen2)
Jungtys: Galinio skydelio jungtys - 4 x USB
Jungtys: Galinio skydelio jungtys - 4 x USB 3.2 (Gen1)
Jungtys: Galinio skydelio jungtys - Garso
Jungtys: Jungtys ant pagrindinės plokštės - 1 x 8-pin ATX 12V
Jungtys: Jungtys ant pagrindinės plokštės - 1 x C tipo USB 3.2 (Gen2)
Jungtys: Jungtys ant pagrindinės plokštės - 1 x garso įrašas
Jungtys: Jungtys ant pagrindinės plokštės - 1 x M.2 lizdas (PCIe 5.0)
Jungtys: Jungtys ant pagrindinės plokštės - 1 x USB 3.2 (Gen1)
Jungtys: Jungtys ant pagrindinės plokštės - 2 x M.2 lizdas (PCIe 4.0)
Jungtys: Maitinimo kištukas - ATX 24 kontaktų
Jungtys: PCI-E jungtys (lizdų skaičius) - 4 x PCI-Express x16
Jungtys: Raid palaikymas - taip (0, 1, 5, 10)
Kategorija - Pagrindinės plokštės
Kategorija - Šaknys/Elektronika/PC dalys/Motininės plokštės
Kategorijos kodas - MBI
Kitos funkcijos - Greitasis diegimo vadovas - Taip
Linijinis įėjimas Galinio skydelio įvesties / išvesties prievadai - Taip
LongDesc - ASUS B860 serijos pagrindinės plokštės yra meistriškai sukurtos taip, kad išnaudotų visą naujausių "Intel® Core™ Ultra" procesorių (2 serijos) potencialą. B860M MAX GAMING AX pagrindinė plokštė pasižymi tvirta maitinimo konstrukcija, išsamiais aušinimo sprendimais ir išmaniosiomis derinimo galimybėmis, todėl naudotojams ir kompiuterių "pasidaryk pats" statytojams suteikiama daugybė našumo optimizavimo galimybių naudojant intuityvias programinės ir programinės įrangos funkcijas. Ji sukurta taip, kad būtų parengta pažangiems AI kompiuteriams, siūlanti reiklioms AI programoms reikalingą galią ir jungtis.GerumasAI sprendimaiASUS AI sprendimai apima AI patarėją, kuris yra jūsų techninis ekspertas, turintis patirties kompiuterio našumo srityje.AI patarėjasASUS AI patarėjas leidžia naudotojams paprastai ir paprastai ištirti ASUS pagrindinių plokščių funkcionalumą ir išplėstines funkcijas.GerumasGeras maitinimo dizainasStabilus maitinimas yra labai svarbus siekiant maksimaliai padidinti "Intel® Core™ Ultra" procesorių (2 serijos) našumą. B860M MAX GAMING AX sukurtas taip, kad atitiktų didelio branduolių skaičiaus procesorių poreikius. Jame yra 6(80A) + 1(80A) + 1(80A) + 1(80A) + 1(80A) maitinimo pakopos, kuriose integruoti aukštosios ir žemosios pusės MOSFET tranzistoriai ir tvarkyklės į paketus, kurių kiekvieno galia siekia 80 amperų. Tokia konfigūracija užtikrina optimalų energijos tiekimą, efektyvumą, stabilumą ir našumą tiek dabartiniams, tiek būsimiems "Intel®" procesoriams.Pagerintas atminties ir saugyklos našumasAEMP III, užtikrinantis aukščiausią DDR5 našumą"ASUS Enhanced Memory Profile III" (AEMP III) - tai pažangi programinės įrangos funkcija, suteikianti naudotojams galimybę pasiekti neprilygstamą atminties našumą naudojant pažangiausią CUDIMM atmintį. Naudojant dviejų etapų išsamų derinimo procesą, AEMP III pirmiausia optimizuoja taktinio dažnio tvarkyklę, o tada atminties dažnį. Taip pasiekiama geriausia pusiausvyra tarp našumo ir stabilumo, net ir esant pažangiausiam DDR5-7600 ar didesniam greičiui."DIMM Fit" / "DIMM Fit Pro""DIMM Fit" - tai išskirtinė ASUS BIOS funkcija, kuri tiksliai analizuoja atskirus atminties modulius, kad optimizuotų našumą ir nustatytų galimas problemas. Funkcija "DIMM Fit Pro" pažengusiems kompiuterių gamintojams suteikia platesnes atminties derinimo pritaikymo galimybes. Ji leidžia vartotojams valdyti iki dvidešimties spartinimo parametrų, apibrėžti testavimo intervalus ir nustatyti stabilumo arba našumo prioritetus, todėl siūlo lankstesnį ir detalesnį atminties optimizavimo metodą.Trys M.2 lizdai (iki 128 Gb/s)"B860M MAX GAMING AX" iš viso siūlo tris M.2 lizdus, įskaitant vieną, palaikantį iki 128 Gb/s duomenų perdavimo spartą per PCIe 5.0, ir du, palaikančius 64 Gb/s spartą per PCIe 4.0. Tai leidžia greičiau įkrauti operacinę sistemą ar programų kaupiklius.AušinimasAušinimas pagal dizainą"B860M MAX GAMING AX" pagrindinėje plokštėje yra keli įmontuoti radiatoriai ir daugybė hibridinių ventiliatorių antgalių, kurie padeda užtikrinti, kad jūsų įrenginys išliktų vėsus ir stabilus esant intensyviam darbo krūviui.AušinimasIšmanus aušinimo tikslumas"ASUS Fan Xpert 2+""ASUS Fan Xpert 2+" programinė įranga užtikrina visapusišką ventiliatorių valdymą. Automatinio derinimo režimas vienu spustelėjimu protingai sukonfigūruoja visus parametrus. Taip pat yra "Extreme Quiet" režimas, kuris sumažina važiuoklės ventiliatorių greitį iki mažesnio už numatytąjį minimalų, kad sistema būtų tyli, kai atliekamos nesudėtingos užduotys. Ventiliatorius taip pat galima valdyti per UEFI BIOS.Aušintuvų suderinamumasASUS AIO aušintuvai pasižymi dideliu našumu, dideliu spartinimo potencialu, drąsia estetika ir pritaikomomis funkcijomis naujoms pagrindinėms plokštėms, todėl galėsite susikurti savo svajonių žaidimų įrangą.LankstumasPajėgios jungtys"B860M MAX GAMING AX" pagrindinė plokštė siūlo įvairiapusį jungčių spektrą, įskaitant "WiFi 6" palaikymą, naujausią "PCI Express" versiją ir USB prievadų arsenalą, kuriame yra ir C tipo jungčių."WiFi 6""WiFi 6" modulis suderinamas su 802.11ax. Galbūt vartotojams svarbiau tai, kad jis optimizuotas efektyvesniam veikimui perpildytuose tinkluose, kuriuose yra daug konkuruojančių duomenų srautų.USB 20Gb/s prievadasDaugybė USB prievadų palaiko aukštos klasės įrenginius, apkrautus periferiniais įrenginiais, įskaitant galinį USB Type-C® prievadą, kurio perdavimo greitis siekia 20 Gb/s.PCIe 5.0 lizdasNaujiausiuose procesoriuose įdiegtas PCIe 5.0 palaikymas, padvigubinantis duomenų perdavimo greitį, palyginti su PCIe 4.0, pagerinantis signalų vientisumą, užtikrinantis atgalinį suderinamumą su CEM jungtimis ir ankstesnių PCIe versijų palaikymą.PriderinimasPersonalizavimas"B860M MAX GAMING AX" pagerina vartotojo patirtį visose srityse, pradedant BIOS nustatymų koregavimo supaprastinimu ir baigiant galimybe pritaikyti RGB apšvietimo valdiklius, kad būtų sukurta unikali asmeninė sistemos estetika.UEFI BIOSUFI sąsaja suteikia paprastas konfigūravimo parinktis pradedantiesiems kompiuterininkams ir pažangias funkcijas veteranams.ASUS GlideXĮgalinkite sklandų ekrano bendrinimą ir valdymą kompiuteriuose, planšetiniuose kompiuteriuose ir išmaniuosiuose telefonuose per laidinį arba belaidį ryšį, palaikydami įvairias platformas.ASUS DriverHubSupaprastinkite tvarkyklių valdymą, naudodami automatinį aptikimą, įdiegimą ir atnaujinimą vienu spustelėjimu, kad sistema veiktų sklandžiai ir efektyviai.Armoury CratePritaikykite "Aura Sync RGB" ir valdykite ASUS įrenginius. Pridedama produkto registracija ir atnaujinimai."Aura Sync"Visapusiškas RGB apšvietimo valdymas entuziastų sistemoms, užtikrinantis sklandų sinchronizavimą su suderinama aparatine įranga.Adresuojamos "Gen2" RGB antraštėsTrys adresuojamos "Gen2" antraštės aptinka LED diodų skaičių suderinamuose RGB įrenginiuose ir automatiškai atitinkamai pritaiko apšvietimo efektus.PritaikymasPriimtinas DIY"B860M MAX GAMING AX" pagrindinėje plokštėje įdiegtos "EZ PC DIY" naujovės, kurios supaprastina ir pagreitina kompiuterio kūrimo procesą, todėl "pasidaryk pats" yra paprasta ir patogu.Iš anksto sumontuotas įvesties / išvesties skydasMūsų iš anksto sumontuotas įvesties / išvesties skydas apsaugo prievadus, supaprastina konstravimo procesą, padidina funkcionalumą ir pagerina estetiką kompiuterių "pasidaryk pats" entuziastams.SafeSlotPCIe 5.0 yra dvigubai greitesnė nei PCIe 4.0. ASUS pritaikė SMT gamybą greitesniam "SafeSlot" lizdui - sutvirtintam metaliniam apvalkalui, užtikrinančiam saugų kortelės montavimą ir didesnę duomenų perdavimo spartą."Q-LED Core""Q-LED Core" ekranas per įjungimo savikontrolės testą (POST) rodo spalvotas lemputes, kurios gali padėti pašalinti galimas problemas.
LongProductName - B860M MAX GAMING AX
LongSummaryDescription - ASUS B860M MAX GAMING AX. Procesoriaus gamintojas: Procesoriaus lizdas: Intel, Procesoriaus lizdas: LGA 1851 (Socket V1), Suderinama procesorių serija: LGA 1851 (Socket V1), Suderinama procesorių serija: "Intel": Suderinamumas: "Intel Core Ultra" (2 serija). Palaikomi atminties tipai: Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: PCI Express 4.0, PCI Express 5.0, Palaikomi atminties diskų tipai: RAID lygiai: 0, 1, 5, 10. Didžiausia skiriamoji geba: Didžiausia raiška: 3840 x 2160 taškų. Ethernet sąsajos tipas: 2,5 Gigabit Ethernet, Geriausias "Wi-Fi" standartas: Wi-Fi 6 (802.11ax), "Wi-Fi" standartai: Wi-Fi 6 (802.11ax)
Lygiagretaus apdorojimo technologijos palaikymas Grafika - Nepalaikoma
M.2 (M) lizdų skaičius Išplėtimo lizdai - 3
Maitinimo šaltinio tipas Funkcijos - ATX
Matmenys: aukštis - 244 mm
Matmenys: plotis - 244 mm
Mikrofono įvestis Galinio skydelio įvesties / išvesties prievadai - Taip
Modelis - B860M MAX GAMING AX
Nebuferizuota atmintis Atmintis - Taip
Pagrindinės plokštės formos veiksnys Funkcijos - "micro ATX
Pagrindinės plokštės mikroschemų rinkinio savybės - "Intel B860
Pagrindinės plokštės mikroschemų rinkinio šeimos ypatybės - "Intel"

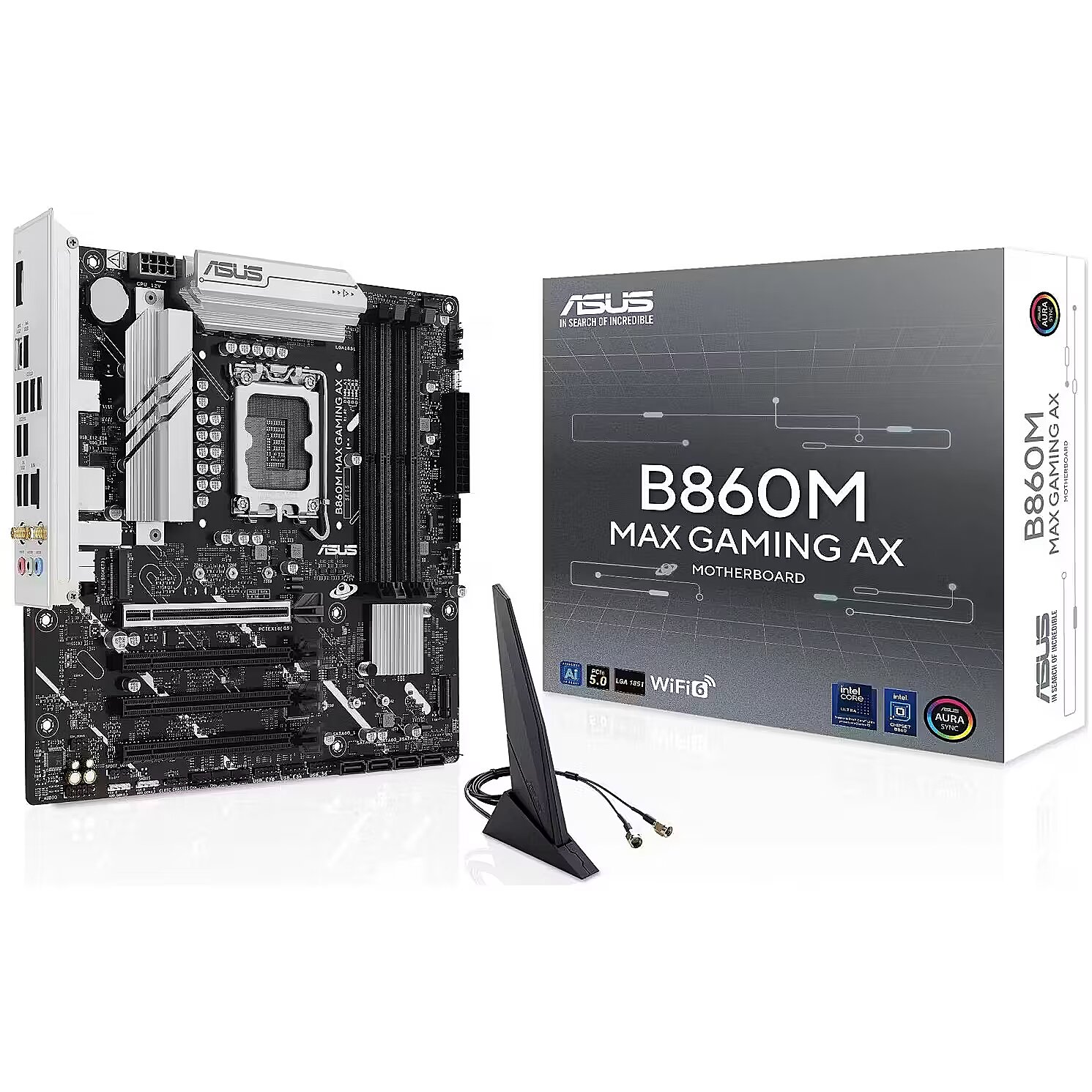

Pakuotės turinys - Į komplektą įeina antena - Taip
Pakuotės turinys - Įtraukti kabeliai - SATA
Pakuotės turinys - į komplektą įeina varžtai - Taip
Palaikomas atminties taktinis greitis (maks.) Atmintis - 8666 MHz
Palaikomi atminties tipai Atmintis - DDR5-SDRAM
Palaikomi procesoriaus lizdai Procesorius - LGA 1851
Palaikomi saugojimo diskų tipai Saugyklos valdikliai - HDD IR SSD
Palaikomos "Windows" operacinės sistemos Funkcijos - "Windows 10 x64", "Windows 11
Palaikomos saugyklų sąsajos Saugyklų valdikliai - "PCI Express 4.0", "PCI Express 5.0
Palaikomų kietųjų diskų skaičius Saugyklos valdikliai - 4
Palaikomų saugyklų skaičius Saugyklų valdikliai - 7
Pardavėjo interneto svetainė - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
Pavadinimas - ASUS B860M MAX GAMING AX
Pavadinimas - ASUS B860M MAX GAMING AX Intel B860 LGA 1851 (Socket V1) micro ATX
PCI Express x16 (Gen 5.x) lizdai Išplėtimo lizdai - 1
Plotis Svoris ir matmenys - 244 mm
Prekės ženklas - ASUS
Prekės ženklo dalies kodas - 90MB1JZ0-M0EAY0
Priekinio skydelio garso jungtis Vidinės įvesties / išvesties - Taip
Priekinio skydelio jungtis Vidinės I/O - Taip
Procesoriaus gamintojas Procesorius - "Intel"
Procesoriaus lizdas Procesorius - LGA 1851 (lizdas V1)
Procesoriaus ventiliatoriaus jungčių skaičius Vidinės įvesties / išvesties jungtys - 1
Procesorius - Palaikomi procesoriaus lizdai - LGA 1851
Procesorius - Procesoriaus gamintojas - "Intel"
Procesorius - procesoriaus lizdas - LGA 1851 (lizdas V1)
Procesorius - Suderinama procesorių serija - "Intel Core Ultra" (2 serijos)
Procesorius: Maksimalus palaikomų procesorių skaičius - 1
Procesorius: Palaikomi procesoriaus tipai - "Intel Core Ultra 5" serijos 2
Procesorius: Palaikomi procesoriaus tipai - "Intel Core Ultra 7" serijos 2
Procesorius: Palaikomi procesoriaus tipai - "Intel Core Ultra 9" serijos 2
Procesorius: procesoriaus lizdas - Lizdas 1851
Produkto pavadinimas - B860M MAX GAMING AX
Produkto spalvos savybės - Pilka
RAID lygiai Saugyklos valdikliai - 0, 1, 5, 10
RAID palaikymas Saugyklos valdikliai - Taip
RGB šviesos diodų kaiščių antraštė Vidinės įvesties / išvesties - Taip
RGB šviesos diodų kaiščių galvučių skaičius Vidinės įvesties / išvesties - 3
Ryšys: belaidė kortelė - "Intel Wi-Fi 6" | "Bluetooth 5.4
Ryšys: duomenų perdavimas - "Bluetooth"
Ryšys: duomenų perdavimas - "Wi-Fi"
Ryšys: integruota tinklo plokštė - taip (Realtek 2,5Gb Ethernet)
S/PDIF išvesties jungtis Vidinės įvesties/išvesties jungtis - Taip
Santrauka - ASUS B860M MAX GAMING AX. Procesoriaus gamintojas: Procesoriaus lizdas: Intel, Procesoriaus lizdas: LGA 1851 (Socket V1), Suderinama procesorių serija: LGA 1851 (Socket V1), Suderinama procesorių serija: "Intel": Suderinamumas: "Intel Core Ultra" (2 serija). Palaikomi atminties tipai: Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: PCI Express 4.0, PCI Express 5.0, Palaikomi atminties diskų tipai: RAID lygiai: 0, 1, 5, 10. Didžiausia skiriamoji geba: Didžiausia raiška: 3840 x 2160 taškų. Ethernet sąsajos tipas: 2,5 Gigabit Ethernet, Geriausias "Wi-Fi" standartas: Wi-Fi 6 (802.11ax), "Wi-Fi" standartai: Wi-Fi 6 (802.11ax)
SATA III jungčių skaičius Vidinės įvesties/išvesties jungtys - 4
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 4
Saugyklos valdikliai - RAID lygiai - 0, 1, 5, 10
Saugyklos valdikliai - RAID palaikymas - Taip
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - "PCI Express 4.0", "PCI Express 5.0
Saugyklų valdikliai - palaikomų saugyklų diskų skaičius - 7
ShortSummaryDescription - ASUS B860M MAX GAMING AX, Intel, LGA 1851 (Socket V1), Intel Core Ultra (2 serija), LGA 1851, DDR5-SDRAM, 256 GB
Suderinama procesorių serija Procesorius - "Intel Core Ultra" (2 serijos)
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 244 mm
Techniniai duomenys: Gamintojas - Asus
Techniniai duomenys: Garantija - 3 metai prekybos atstovų aptarnavimo srityje
Techniniai duomenys: lentos standartas - "micro-ATX"
Techniniai duomenys: Produktų grupė - Asus pagrindinės plokštės
Techniniai duomenys: Taikymas - "Intel"
Techninės specifikacijos: Pagrindinės plokštės mikroschemų rinkinys - "Intel B860
Tinklas - "Bluetooth - Taip
Tinklas - "Bluetooth" versija - 5.3
Tinklas - "Wi-Fi - Taip
Tinklas - "Wi-Fi" standartai - "Wi-Fi 6" (802.11ax)
Tinklas - Aukščiausias "Wi-Fi" standartas - "Wi-Fi 6" (802.11ax)
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - 2,5 Gigabit Ethernet
TPM jungtis Vidinės I/O - Taip
Trumpas aprašymas - Lizdas 1851| Mikroschemų rinkinys "Intel B860"| DDR5 |
Trumpas diegimo vadovas Kitos funkcijos - Taip
URL - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
USB 2.0 jungtys Vidinės įvesties / išvesties jungtys - 3
USB 2.0 prievadų kiekis Galinio skydelio įvesties / išvesties prievadai - 4
USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis Galinio skydelio įvesties / išvesties prievadai - 4
USB 3.2 Gen 1 (3.1 Gen 1) jungtys Vidinės įvesties / išvesties jungtys - 1
USB 3.2 Gen 2 (3.1 Gen 2) jungtys Vidinės įvesties / išvesties jungtys - 1
USB 3.2 Gen 2x2 C tipo prievadų kiekis Galinio skydelio įvesties / išvesties prievadai - 1
Vandens siurblio jungčių skaičius Vidinės I/O - 1
Važiuoklės įsilaužimo jungtis Vidinės įvesties/išvesties jungtis - Taip
Vidinės I/O - S/PDIF išvesties jungtis - Taip
Vidinės I/O - TPM jungtis - Taip
Vidinės I/O - USB 2.0 jungtys - 3
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties / išvesties - RGB šviesos diodų kaiščių galvučių skaičius - 3
Vidinės įvesties ir išvesties - 12V maitinimo jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - CPU ventiliatoriaus jungčių skaičius - 1
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - EPS maitinimo jungčių skaičius (8 kontaktų) - 1
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - priekinio skydelio jungtis - Taip
Vidinės įvesties ir išvesties - RGB LED kaiščių antraštė - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 1
Vidinės įvesties ir išvesties - USB 3.2 Gen 2 (3.1 Gen 2) jungtys - 1
Vidinės įvesties ir išvesties - vandens siurblio jungčių skaičius - 1
Vidinės įvesties ir išvesties - Į važiuoklę įsilaužimo jungtis - Taip
Vidinės įvesties ir išvesties - šasi ventiliatoriaus jungčių skaičius - 4
Vienetai pristatymo dėžėje - 10
Vienetas Apskaičiuotas svoris - 1.435 kg
Vienetas Apskaičiuotas tūris - 0,0061551 kubinio metro
Vieneto dėžės aukštis - 0.068
Vieneto dėžės ilgis - 0.279
Vieneto dėžės plotis - 0.275
Į komplektą įeina varžtai Pakuotės turinys - Taip
Įtraukta antena Pakuotės turinys - Taip
Įtraukti kabeliai Pakuotės turinys - SATA
Šasi ventiliatorių jungčių skaičius Vidinės įvesties/išvesties jungtys - 4
"Bluetooth" versija Tinklas - 5.3
"DisplayPort" versija Galinio skydelio įvesties / išvesties prievadai - 1.4
"DisplayPorts" kiekis Galinio skydelio įvesties / išvesties prievadai - 1
"PCI Express x16" (4.x kartos) lizdai Išplėtimo lizdai - 3
"Wi-Fi" standartai Tinklas - "Wi-Fi 6" (802.11ax)
"Wi-Fi" tinklas - Taip
"WiFi-AP" antenos lizdas Galinio skydelio įvesties / išvesties prievadai - 2
1-asis M.2 didžiausias rakto dydis Išplėtimo lizdai - 2280
1-oji M.2 aukščiausios kartos "PCI Express" išplėtimo lizdai - 5.0
2-oji M.2 aukščiausios kartos "PCI Express" išplėtimo lizdai - 4.0
2. didžiausias M.2 rakto dydis Išplėtimo lizdai - 2280
3-iasis M.2 aukščiausios kartos "PCI Express" išplėtimo lizdai - 4.0
3. didžiausias M.2 rakto dydis Išplėtimo lizdai - 2280
12 V maitinimo jungtis Vidinės įvesties/išvesties jungtis - Taip
Aprašymas - ASUS B860 serijos pagrindinės plokštės yra profesionaliai suprojektuotos, kad būtų išnaudotas visas naujausių Intel® Core™ Ultra procesorių (2 serija) potencialas. Dėl tvirtos maitinimo konstrukcijos, išsamių aušinimo sprendimų ir pažangių derinimo parinkčių B860M MAX GAMING AX pagrindinė plokštė vartotojams ir kompiuterių surinkėjams siūlo įvairias našumo optimizavimo galimybes per intuityvias programinės įrangos ir aparatinės įrangos funkcijas. Ji suprojektuota taip, kad būtų suderinama su pažangiais AI kompiuteriais, ir siūlo našumą bei jungiamumą, reikalingus sudėtingoms AI programoms. Našumo AI sprendimai ASUS AI sprendimai apima AI Advisor, kuris yra jūsų techninis ekspertas, turintis patirties kompiuterių našumo srityje. AI Advisor
ASUS AI Advisor leidžia vartotojams paprastai ir aiškiai išbandyti ASUS pagrindinių plokščių funkcionalumą ir pažangias funkcijas. Našumas Tvirta maitinimo konstrukcija Stabilus maitinimas yra labai svarbus norint maksimaliai išnaudoti Intel® Core™ Ultra procesorių (2 serija) našumą. B860M MAX GAMING AX yra sukurta taip, kad atitiktų didelio branduolių skaičiaus procesorių poreikius. Jis turi 6 (80 A) + 1 (80 A) + 1 (80 A) + 1 (80 A) maitinimo etapus, kurie integruoja aukštos ir žemos pusės MOSFET ir tvarkykles į paketus, kurių kiekvieno nominalas yra iki 80 amperų. Ši konfigūracija užtikrina optimalų maitinimo tiekimą, efektyvumą, stabilumą ir našumą tiek dabartiniams, tiek būsimiems Intel® procesoriams. Patobulintas atminties ir saugojimo našumas
AEMP III užtikrina neprilygstamą DDR5 našumą ASUS Enhanced Memory Profile III (AEMP III) yra pažangi programinės įrangos funkcija, leidžianti vartotojams pasiekti neprilygstamą atminties našumą su pažangiausia CUDIMM atmintimi. Per dviejų etapų išsamų derinimo procesą AEMP III pirmiausia optimizuoja laikrodžio tvarkyklę, o tada atminties dažnį. Tai užtikrina geriausią našumo ir stabilumo pusiausvyrą net ir esant pažangiausiems DDR5-7600 ar didesniems greičiams. DIMM Fit / DIMM Fit Pro DIMM Fit yra ASUS išskirtinė BIOS funkcija, kuri tiksliai analizuoja atskirus atminties modulius, siekdama optimizuoti našumą ir nustatyti galimas problemas. DIMM Fit Pro suteikia pažengusiems kompiuterių surinkėjams daugiau galimybių pritaikyti atminties derinimo parametrus. Ji leidžia vartotojams valdyti iki dvidešimties overclocking parametrų, nustatyti testavimo diapazonus ir prioritetizuoti stabilumą arba našumą, siūlant lankstesnį ir tikslesnį atminties optimizavimo metodą. Trys M.2 lizdai (iki 128 Gbps) B860M MAX GAMING AX siūlo iš viso tris M.2 lizdus, įskaitant vieną, kuris palaiko duomenų perdavimo greitį iki 128 Gbps per PCIe 5.0, ir du, kurie palaiko 64 Gbps per PCIe 4.0. Tai leidžia greičiau įkelti operacinę sistemą ir programas su OS arba programų diskais. Aušinimas Aušinimo sistema
B860M MAX GAMING AX pagrindinė plokštė suprojektuota su keliais integruotais aušintuvais ir hibridinių ventiliatorių jungčių rinkiniu, kad jūsų įranga išliktų vėsi ir stabili esant intensyviam darbo krūviui. Aušinimas Išmanusis aušinimo tikslumas ASUS Fan Xpert 2+ ASUS Fan Xpert 2+ programinė įranga užtikrina visapusišką ventiliatorių valdymą. Automatinio derinimo režimas vienu paspaudimu protingai sukonfigūruoja visus parametrus. Taip pat yra „Extreme Quiet“ režimas, kuris sumažina korpuso ventiliatorių greitį iki mažesnio nei numatytasis minimumas, kad sistema veiktų tyliai, kai atliekamos lengvos užduotys. Ventiliatorius taip pat galima valdyti per UEFI BIOS. Aušintuvų suderinamumas ASUS AIO aušintuvai užtikrina patikimą veikimą, didelį overclocking potencialą, drąsią estetiką ir pritaikomas funkcijas naujoms pagrindinėms plokštėms, leidžiančias sukurti svajonių žaidimų kompiuterį. Lankstumas Galimybės jungimams
B860M MAX GAMING AX pagrindinė plokštė siūlo įvairias jungiamumo galimybes, įskaitant WiFi 6 palaikymą, naujausią PCI Express versiją ir USB prievadų arsenalą, įskaitant Type-C jungtis. WiFi 6 WiFi 6 modulis yra suderinamas su 802.11ax. Galbūt dar svarbiau vartotojams yra tai, kad jis optimizuotas efektyvesniam veikimui perpildytuose tinkluose, kuriuose yra daug konkuruojančio srauto. USB 20 Gbps prievadas USB prievadų rinkinys palaiko aukštos klasės įrenginius su daugybe išorinių įrenginių, įskaitant galinį USB Type-C® prievadą, kurio perdavimo greitis siekia iki 20 Gbps. PCIe 5.0 lizdas Naujausi procesoriai palaiko PCIe 5.0, dvigubai padidindami duomenų perdavimo greitį, palyginti su PCIe 4.0, pagerindami signalo vientisumą ir užtikrindami atgalinį suderinamumą su CEM jungtimis bei ankstesnėmis PCIe versijomis. Pritaikymas Asmeninis pritaikymas B860M MAX GAMING AX pagerina vartotojo patirtį visais atžvilgiais, nuo BIOS nustatymų supaprastinimo iki pritaikomų RGB apšvietimo valdiklių, kurie suteikia unikalią asmeninio sistemos estetiką. UEFI BIOS UEFI sąsaja suteikia lengvai naudojamas konfigūracijos parinktis PC pradedantiesiems ir pažangias funkcijas patyrusiems vartotojams. ASUS GlideX
Įjunkite sklandų ekrano dalijimąsi ir valdymą kompiuteriuose, planšetėse ir išmaniuosiuose telefonuose per laidinius arba belaidžius ryšius, palaikančius kelias platformas. ASUS DriverHub Supaprastinkite tvarkyklių valdymą su automatiniu aptikimu, vieno paspaudimo įdiegimu ir atnaujinimu, kad sistema veiktų sklandžiai ir efektyviai. Armoury Crate Pritaikykite Aura Sync RGB ir valdykite ASUS įrenginius. Įtraukta produkto registracija ir atnaujinimai. Aura Sync
Visiškas RGB apšvietimo valdymas entuziastų sistemoms, užtikrinantis sklandų sinchronizavimą su suderinama aparatūra. Adresuojami Gen2 RGB jungtys Trys adresuojamos Gen2 jungtys nustato LED skaičių suderinamuose RGB įrenginiuose ir automatiškai atitinkamai reguliuoja apšvietimo efektus. Pritaikymas DIY draugiškas B860M MAX GAMING AX pagrindinė plokštė turi EZ PC DIY naujoves, kurios supaprastina ir pagreitina kompiuterio surinkimo procesą, todėl DIY tampa lengvas ir patogus. Iš anksto sumontuotas I/O skydas Mūsų iš anksto sumontuotas I/O skydas apsaugo prievadus, supaprastina surinkimo procesą, padidina funkcionalumą ir pagerina kompiuterio surinkimo entuziastų estetikos pojūtį. SafeSlot PCIe 5.0 yra dvigubai greitesnis nei PCIe 4.0. ASUS pritaikė savo SMT gamybą greitesniam SafeSlot, sustiprintam metaliniam apvalkalui, kuris užtikrina saugų kortelės įdiegimą ir greitesnį duomenų perdavimo greitį. Q-LED Core
Q-LED Core ekranas per įjungimo savikontrolę (POST) rodo spalvomis koduotas lemputes, kurios gali padėti išspręsti galimas problemas. Esantis pagrindinės plokštės gale. ASUS AI Advisor prieinamumas gali skirtis priklausomai nuo regiono.
AI Advisor funkcijos gali skirtis priklausomai nuo platformos. Rezultatai gali skirtis priklausomai nuo individualių sistemos specifikacijų. Rezultatai pagrįsti bandymu su Intel Core Ultra 9 285K procesoriumi ir 2x16GB SK Hynix DDR5-6400 Clocked Unbuffered DIMM RAM, modelis HMCG78AHBCA326N. Faktinis perdavimo greitis bus mažesnis nei teorinis maksimalus greitis.
Atminties kanalai Atmintis - Dviejų kanalų
Atminties lizdų skaičius Atmintis - 4
Atminties lizdų tipas Atmintis - DIMM
Atmintis - Atminties kanalai - Dviejų kanalų
Atmintis - atminties lizdų skaičius - 4
Atmintis - Atminties lizdų tipas - DIMM
Atmintis - didžiausia vidinė atmintis - 256 GB
Atmintis - Didžiausia vidinė atmintis viename lizde - 64 GB
Atmintis - ECC suderinamumas - ECC ir ne ECC
Atmintis - Nebuferizuota atmintis - Taip
Atmintis - Palaikomas atminties taktinis greitis (maks.) - 8666 MHz
Atmintis - Palaikomi atminties tipai - DDR5-SDRAM
Atmintis: atminties lizdų skaičius - 4 szt.
Atmintis: Dviejų kanalų atminties palaikymas - taip
Atmintis: Maksimali atminties talpa - 256 GB
Atmintis: Palaikoma atmintis - DDR5
Atmintis: Palaikomos atminties tipas - DIMM (kompiuterio)
ATX maitinimo jungtis (24 kontaktų) - Taip
Aušinimo tipas Funkcijos - Pasyvus
BIOS - BIOS atminties dydis - 256 Mbps
BIOS - BIOS tipas - UEFI AMI
BIOS atminties dydis BIOS - 256 Mbps
BIOS tipas BIOS - UEFI AMI
CPU ventiliatoriaus jungtis Vidinės įvesties/išvesties jungtis - Taip
Didžiausia skiriamoji geba Grafika - 3840 x 2160 taškų
Didžiausia vidinė atmintis Atmintis - 256 GB
Didžiausia vieno lizdo vidinė atmintis Atmintis - 64 GB
Eans - 4711387831694
ECC suderinamumas Atmintis - ECC ir ne ECC
EPS maitinimo jungtis (8 kontaktų) - Taip
EPS maitinimo jungčių skaičius (8 kontaktų) Vidinės įvesties ir išvesties - 1
Ethernet LAN (RJ-45) prievadai Galinio skydelio įvesties ir išvesties prievadai - 1
Ethernet LAN tinklas - Taip
Ethernet sąsajos tipas Tinklas - 2,5 Gigabit Ethernet
Funkcijos - Aušinimo tipas - Pasyvus
Funkcijos - Garso išvesties kanalai - 7.1 kanalų
Funkcijos - Komponentas, skirtas - KOMPIUTERIS
Funkcijos - Maitinimo šaltinio tipas - ATX
Funkcijos - Pagrindinės plokštės formos veiksnys - "micro ATX
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel"
Funkcijos - Pagrindinės plokštės mikroschemų rinkinys - "Intel B860
Funkcijos - Palaikomos "Windows" operacinės sistemos - "Windows 10 x64", "Windows 11
Funkcijos - Produkto spalva - Pilka
Funkcijų komponentas - KOMPIUTERIS
Galinio skydelio įvesties ir išvesties prievadai - "DisplayPort" versija - 1.4
Galinio skydelio įvesties ir išvesties prievadai - "WiFi-AP" antenos lizdas - 2
Galinio skydelio įvesties ir išvesties prievadai - DisplayPorts kiekis - 1
Galinio skydelio įvesties ir išvesties prievadai - Ethernet LAN (RJ-45) prievadai - 1
Galinio skydelio įvesties ir išvesties prievadai - Linijinis įvadas - Taip
Galinio skydelio įvesties ir išvesties prievadai - Mikrofono įvestis - Taip
Galinio skydelio įvesties ir išvesties prievadai - USB 2.0 prievadų kiekis - 4
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis - 4
Galinio skydelio įvesties ir išvesties prievadai - USB 3.2 Gen 2x2 C tipo prievadai kiekis - 1
Gamintojas - Asus
Gamintojas: Gamintojo/importuotojo pavadinimas - Asus ASUS COMPUTER GmBH HARKORT STR. 21-23 40880 RATINGEN
Gamintojo kodas - B860M MAX GAMING AX
Garantija - 36 mėnesiai
GarantijaInformacija -
Garsas: Integruota garso plokštė - tak (Realtek 7.1)
Garso išvesties kanalai Funkcijos - 7.1 kanalų
Geriausias "Wi-Fi" standartinis tinklas - "Wi-Fi 6" (802.11ax)
Grafika - Didžiausia skiriamoji geba - 3840 x 2160 taškų
Grafika - lygiagretaus apdorojimo technologijos palaikymas - Nepalaikoma
GTIN - 4711387831694
Gylis Svoris ir matmenys - 244 mm
Išplėtimo lizdai - "PCI Express x16" (4.x kartos) lizdai - 3
Išplėtimo lizdai - "PCI Express x16" (Gen 5.x) lizdai - 1
Išplėtimo lizdai - 1-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 1-oji M.2 aukščiausios kartos "PCI Express - 5.0
Išplėtimo lizdai - 2-asis M.2 didžiausias rakto dydis - 2280
Išplėtimo lizdai - 2-oji M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - 3-iasis M.2 didžiausio dydžio raktas - 2280
Išplėtimo lizdai - 3-iosios kartos M.2 aukščiausios kartos "PCI Express - 4.0
Išplėtimo lizdai - M.2 (M) lizdų skaičius - 3
Jungtys: Diskų ir diskų jungtys - 4 x Serial ATA III
Jungtys: Galinio skydelio jungtys - "Wi-Fi" antenos lizdas
Jungtys: Galinio skydelio jungtys - 1 x C tipo USB 3.2 (Gen2 x2)
Jungtys: Galinio skydelio jungtys - 1 x ekrano prievadas
Jungtys: Galinio skydelio jungtys - 1 x USB 3.2 (Gen2)
Jungtys: Galinio skydelio jungtys - 4 x USB
Jungtys: Galinio skydelio jungtys - 4 x USB 3.2 (Gen1)
Jungtys: Galinio skydelio jungtys - Garso
Jungtys: Jungtys ant pagrindinės plokštės - 1 x 8-pin ATX 12V
Jungtys: Jungtys ant pagrindinės plokštės - 1 x C tipo USB 3.2 (Gen2)
Jungtys: Jungtys ant pagrindinės plokštės - 1 x garso įrašas
Jungtys: Jungtys ant pagrindinės plokštės - 1 x M.2 lizdas (PCIe 5.0)
Jungtys: Jungtys ant pagrindinės plokštės - 1 x USB 3.2 (Gen1)
Jungtys: Jungtys ant pagrindinės plokštės - 2 x M.2 lizdas (PCIe 4.0)
Jungtys: Maitinimo kištukas - ATX 24 kontaktų
Jungtys: PCI-E jungtys (lizdų skaičius) - 4 x PCI-Express x16
Jungtys: Raid palaikymas - taip (0, 1, 5, 10)
Kategorija - Pagrindinės plokštės
Kategorija - Šaknys/Elektronika/PC dalys/Motininės plokštės
Kategorijos kodas - MBI
Kitos funkcijos - Greitasis diegimo vadovas - Taip
Linijinis įėjimas Galinio skydelio įvesties / išvesties prievadai - Taip
LongDesc - ASUS B860 serijos pagrindinės plokštės yra meistriškai sukurtos taip, kad išnaudotų visą naujausių "Intel® Core™ Ultra" procesorių (2 serijos) potencialą. B860M MAX GAMING AX pagrindinė plokštė pasižymi tvirta maitinimo konstrukcija, išsamiais aušinimo sprendimais ir išmaniosiomis derinimo galimybėmis, todėl naudotojams ir kompiuterių "pasidaryk pats" statytojams suteikiama daugybė našumo optimizavimo galimybių naudojant intuityvias programinės ir programinės įrangos funkcijas. Ji sukurta taip, kad būtų parengta pažangiems AI kompiuteriams, siūlanti reiklioms AI programoms reikalingą galią ir jungtis.GerumasAI sprendimaiASUS AI sprendimai apima AI patarėją, kuris yra jūsų techninis ekspertas, turintis patirties kompiuterio našumo srityje.AI patarėjasASUS AI patarėjas leidžia naudotojams paprastai ir paprastai ištirti ASUS pagrindinių plokščių funkcionalumą ir išplėstines funkcijas.GerumasGeras maitinimo dizainasStabilus maitinimas yra labai svarbus siekiant maksimaliai padidinti "Intel® Core™ Ultra" procesorių (2 serijos) našumą. B860M MAX GAMING AX sukurtas taip, kad atitiktų didelio branduolių skaičiaus procesorių poreikius. Jame yra 6(80A) + 1(80A) + 1(80A) + 1(80A) + 1(80A) maitinimo pakopos, kuriose integruoti aukštosios ir žemosios pusės MOSFET tranzistoriai ir tvarkyklės į paketus, kurių kiekvieno galia siekia 80 amperų. Tokia konfigūracija užtikrina optimalų energijos tiekimą, efektyvumą, stabilumą ir našumą tiek dabartiniams, tiek būsimiems "Intel®" procesoriams.Pagerintas atminties ir saugyklos našumasAEMP III, užtikrinantis aukščiausią DDR5 našumą"ASUS Enhanced Memory Profile III" (AEMP III) - tai pažangi programinės įrangos funkcija, suteikianti naudotojams galimybę pasiekti neprilygstamą atminties našumą naudojant pažangiausią CUDIMM atmintį. Naudojant dviejų etapų išsamų derinimo procesą, AEMP III pirmiausia optimizuoja taktinio dažnio tvarkyklę, o tada atminties dažnį. Taip pasiekiama geriausia pusiausvyra tarp našumo ir stabilumo, net ir esant pažangiausiam DDR5-7600 ar didesniam greičiui."DIMM Fit" / "DIMM Fit Pro""DIMM Fit" - tai išskirtinė ASUS BIOS funkcija, kuri tiksliai analizuoja atskirus atminties modulius, kad optimizuotų našumą ir nustatytų galimas problemas. Funkcija "DIMM Fit Pro" pažengusiems kompiuterių gamintojams suteikia platesnes atminties derinimo pritaikymo galimybes. Ji leidžia vartotojams valdyti iki dvidešimties spartinimo parametrų, apibrėžti testavimo intervalus ir nustatyti stabilumo arba našumo prioritetus, todėl siūlo lankstesnį ir detalesnį atminties optimizavimo metodą.Trys M.2 lizdai (iki 128 Gb/s)"B860M MAX GAMING AX" iš viso siūlo tris M.2 lizdus, įskaitant vieną, palaikantį iki 128 Gb/s duomenų perdavimo spartą per PCIe 5.0, ir du, palaikančius 64 Gb/s spartą per PCIe 4.0. Tai leidžia greičiau įkrauti operacinę sistemą ar programų kaupiklius.AušinimasAušinimas pagal dizainą"B860M MAX GAMING AX" pagrindinėje plokštėje yra keli įmontuoti radiatoriai ir daugybė hibridinių ventiliatorių antgalių, kurie padeda užtikrinti, kad jūsų įrenginys išliktų vėsus ir stabilus esant intensyviam darbo krūviui.AušinimasIšmanus aušinimo tikslumas"ASUS Fan Xpert 2+""ASUS Fan Xpert 2+" programinė įranga užtikrina visapusišką ventiliatorių valdymą. Automatinio derinimo režimas vienu spustelėjimu protingai sukonfigūruoja visus parametrus. Taip pat yra "Extreme Quiet" režimas, kuris sumažina važiuoklės ventiliatorių greitį iki mažesnio už numatytąjį minimalų, kad sistema būtų tyli, kai atliekamos nesudėtingos užduotys. Ventiliatorius taip pat galima valdyti per UEFI BIOS.Aušintuvų suderinamumasASUS AIO aušintuvai pasižymi dideliu našumu, dideliu spartinimo potencialu, drąsia estetika ir pritaikomomis funkcijomis naujoms pagrindinėms plokštėms, todėl galėsite susikurti savo svajonių žaidimų įrangą.LankstumasPajėgios jungtys"B860M MAX GAMING AX" pagrindinė plokštė siūlo įvairiapusį jungčių spektrą, įskaitant "WiFi 6" palaikymą, naujausią "PCI Express" versiją ir USB prievadų arsenalą, kuriame yra ir C tipo jungčių."WiFi 6""WiFi 6" modulis suderinamas su 802.11ax. Galbūt vartotojams svarbiau tai, kad jis optimizuotas efektyvesniam veikimui perpildytuose tinkluose, kuriuose yra daug konkuruojančių duomenų srautų.USB 20Gb/s prievadasDaugybė USB prievadų palaiko aukštos klasės įrenginius, apkrautus periferiniais įrenginiais, įskaitant galinį USB Type-C® prievadą, kurio perdavimo greitis siekia 20 Gb/s.PCIe 5.0 lizdasNaujiausiuose procesoriuose įdiegtas PCIe 5.0 palaikymas, padvigubinantis duomenų perdavimo greitį, palyginti su PCIe 4.0, pagerinantis signalų vientisumą, užtikrinantis atgalinį suderinamumą su CEM jungtimis ir ankstesnių PCIe versijų palaikymą.PriderinimasPersonalizavimas"B860M MAX GAMING AX" pagerina vartotojo patirtį visose srityse, pradedant BIOS nustatymų koregavimo supaprastinimu ir baigiant galimybe pritaikyti RGB apšvietimo valdiklius, kad būtų sukurta unikali asmeninė sistemos estetika.UEFI BIOSUFI sąsaja suteikia paprastas konfigūravimo parinktis pradedantiesiems kompiuterininkams ir pažangias funkcijas veteranams.ASUS GlideXĮgalinkite sklandų ekrano bendrinimą ir valdymą kompiuteriuose, planšetiniuose kompiuteriuose ir išmaniuosiuose telefonuose per laidinį arba belaidį ryšį, palaikydami įvairias platformas.ASUS DriverHubSupaprastinkite tvarkyklių valdymą, naudodami automatinį aptikimą, įdiegimą ir atnaujinimą vienu spustelėjimu, kad sistema veiktų sklandžiai ir efektyviai.Armoury CratePritaikykite "Aura Sync RGB" ir valdykite ASUS įrenginius. Pridedama produkto registracija ir atnaujinimai."Aura Sync"Visapusiškas RGB apšvietimo valdymas entuziastų sistemoms, užtikrinantis sklandų sinchronizavimą su suderinama aparatine įranga.Adresuojamos "Gen2" RGB antraštėsTrys adresuojamos "Gen2" antraštės aptinka LED diodų skaičių suderinamuose RGB įrenginiuose ir automatiškai atitinkamai pritaiko apšvietimo efektus.PritaikymasPriimtinas DIY"B860M MAX GAMING AX" pagrindinėje plokštėje įdiegtos "EZ PC DIY" naujovės, kurios supaprastina ir pagreitina kompiuterio kūrimo procesą, todėl "pasidaryk pats" yra paprasta ir patogu.Iš anksto sumontuotas įvesties / išvesties skydasMūsų iš anksto sumontuotas įvesties / išvesties skydas apsaugo prievadus, supaprastina konstravimo procesą, padidina funkcionalumą ir pagerina estetiką kompiuterių "pasidaryk pats" entuziastams.SafeSlotPCIe 5.0 yra dvigubai greitesnė nei PCIe 4.0. ASUS pritaikė SMT gamybą greitesniam "SafeSlot" lizdui - sutvirtintam metaliniam apvalkalui, užtikrinančiam saugų kortelės montavimą ir didesnę duomenų perdavimo spartą."Q-LED Core""Q-LED Core" ekranas per įjungimo savikontrolės testą (POST) rodo spalvotas lemputes, kurios gali padėti pašalinti galimas problemas.
LongProductName - B860M MAX GAMING AX
LongSummaryDescription - ASUS B860M MAX GAMING AX. Procesoriaus gamintojas: Procesoriaus lizdas: Intel, Procesoriaus lizdas: LGA 1851 (Socket V1), Suderinama procesorių serija: LGA 1851 (Socket V1), Suderinama procesorių serija: "Intel": Suderinamumas: "Intel Core Ultra" (2 serija). Palaikomi atminties tipai: Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: PCI Express 4.0, PCI Express 5.0, Palaikomi atminties diskų tipai: RAID lygiai: 0, 1, 5, 10. Didžiausia skiriamoji geba: Didžiausia raiška: 3840 x 2160 taškų. Ethernet sąsajos tipas: 2,5 Gigabit Ethernet, Geriausias "Wi-Fi" standartas: Wi-Fi 6 (802.11ax), "Wi-Fi" standartai: Wi-Fi 6 (802.11ax)
Lygiagretaus apdorojimo technologijos palaikymas Grafika - Nepalaikoma
M.2 (M) lizdų skaičius Išplėtimo lizdai - 3
Maitinimo šaltinio tipas Funkcijos - ATX
Matmenys: aukštis - 244 mm
Matmenys: plotis - 244 mm
Mikrofono įvestis Galinio skydelio įvesties / išvesties prievadai - Taip
Modelis - B860M MAX GAMING AX
Nebuferizuota atmintis Atmintis - Taip
Pagrindinės plokštės formos veiksnys Funkcijos - "micro ATX
Pagrindinės plokštės mikroschemų rinkinio savybės - "Intel B860
Pagrindinės plokštės mikroschemų rinkinio šeimos ypatybės - "Intel"
Pakuotės turinys - Į komplektą įeina antena - Taip
Pakuotės turinys - Įtraukti kabeliai - SATA
Pakuotės turinys - į komplektą įeina varžtai - Taip
Palaikomas atminties taktinis greitis (maks.) Atmintis - 8666 MHz
Palaikomi atminties tipai Atmintis - DDR5-SDRAM
Palaikomi procesoriaus lizdai Procesorius - LGA 1851
Palaikomi saugojimo diskų tipai Saugyklos valdikliai - HDD IR SSD
Palaikomos "Windows" operacinės sistemos Funkcijos - "Windows 10 x64", "Windows 11
Palaikomos saugyklų sąsajos Saugyklų valdikliai - "PCI Express 4.0", "PCI Express 5.0
Palaikomų kietųjų diskų skaičius Saugyklos valdikliai - 4
Palaikomų saugyklų skaičius Saugyklų valdikliai - 7
Pardavėjo interneto svetainė - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
Pavadinimas - ASUS B860M MAX GAMING AX
Pavadinimas - ASUS B860M MAX GAMING AX Intel B860 LGA 1851 (Socket V1) micro ATX
PCI Express x16 (Gen 5.x) lizdai Išplėtimo lizdai - 1
Plotis Svoris ir matmenys - 244 mm
Prekės ženklas - ASUS
Prekės ženklo dalies kodas - 90MB1JZ0-M0EAY0
Priekinio skydelio garso jungtis Vidinės įvesties / išvesties - Taip
Priekinio skydelio jungtis Vidinės I/O - Taip
Procesoriaus gamintojas Procesorius - "Intel"
Procesoriaus lizdas Procesorius - LGA 1851 (lizdas V1)
Procesoriaus ventiliatoriaus jungčių skaičius Vidinės įvesties / išvesties jungtys - 1
Procesorius - Palaikomi procesoriaus lizdai - LGA 1851
Procesorius - Procesoriaus gamintojas - "Intel"
Procesorius - procesoriaus lizdas - LGA 1851 (lizdas V1)
Procesorius - Suderinama procesorių serija - "Intel Core Ultra" (2 serijos)
Procesorius: Maksimalus palaikomų procesorių skaičius - 1
Procesorius: Palaikomi procesoriaus tipai - "Intel Core Ultra 5" serijos 2
Procesorius: Palaikomi procesoriaus tipai - "Intel Core Ultra 7" serijos 2
Procesorius: Palaikomi procesoriaus tipai - "Intel Core Ultra 9" serijos 2
Procesorius: procesoriaus lizdas - Lizdas 1851
Produkto pavadinimas - B860M MAX GAMING AX
Produkto spalvos savybės - Pilka
RAID lygiai Saugyklos valdikliai - 0, 1, 5, 10
RAID palaikymas Saugyklos valdikliai - Taip
RGB šviesos diodų kaiščių antraštė Vidinės įvesties / išvesties - Taip
RGB šviesos diodų kaiščių galvučių skaičius Vidinės įvesties / išvesties - 3
Ryšys: belaidė kortelė - "Intel Wi-Fi 6" | "Bluetooth 5.4
Ryšys: duomenų perdavimas - "Bluetooth"
Ryšys: duomenų perdavimas - "Wi-Fi"
Ryšys: integruota tinklo plokštė - taip (Realtek 2,5Gb Ethernet)
S/PDIF išvesties jungtis Vidinės įvesties/išvesties jungtis - Taip
Santrauka - ASUS B860M MAX GAMING AX. Procesoriaus gamintojas: Procesoriaus lizdas: Intel, Procesoriaus lizdas: LGA 1851 (Socket V1), Suderinama procesorių serija: LGA 1851 (Socket V1), Suderinama procesorių serija: "Intel": Suderinamumas: "Intel Core Ultra" (2 serija). Palaikomi atminties tipai: Didžiausia vidinė atmintis: 256 GB, Atminties lizdų tipas: DIMM. Palaikomos atminties disko sąsajos: PCI Express 4.0, PCI Express 5.0, Palaikomi atminties diskų tipai: RAID lygiai: 0, 1, 5, 10. Didžiausia skiriamoji geba: Didžiausia raiška: 3840 x 2160 taškų. Ethernet sąsajos tipas: 2,5 Gigabit Ethernet, Geriausias "Wi-Fi" standartas: Wi-Fi 6 (802.11ax), "Wi-Fi" standartai: Wi-Fi 6 (802.11ax)
SATA III jungčių skaičius Vidinės įvesties/išvesties jungtys - 4
Saugyklos valdikliai - palaikomų kietųjų diskų skaičius - 4
Saugyklos valdikliai - RAID lygiai - 0, 1, 5, 10
Saugyklos valdikliai - RAID palaikymas - Taip
Saugyklų valdikliai - Palaikomi saugyklų diskų tipai - HDD IR SSD
Saugyklų valdikliai - Palaikomos saugyklų diskų sąsajos - "PCI Express 4.0", "PCI Express 5.0
Saugyklų valdikliai - palaikomų saugyklų diskų skaičius - 7
ShortSummaryDescription - ASUS B860M MAX GAMING AX, Intel, LGA 1851 (Socket V1), Intel Core Ultra (2 serija), LGA 1851, DDR5-SDRAM, 256 GB
Suderinama procesorių serija Procesorius - "Intel Core Ultra" (2 serijos)
Svoris ir matmenys - Gylis - 244 mm
Svoris ir matmenys - Plotis - 244 mm
Techniniai duomenys: Gamintojas - Asus
Techniniai duomenys: Garantija - 3 metai prekybos atstovų aptarnavimo srityje
Techniniai duomenys: lentos standartas - "micro-ATX"
Techniniai duomenys: Produktų grupė - Asus pagrindinės plokštės
Techniniai duomenys: Taikymas - "Intel"
Techninės specifikacijos: Pagrindinės plokštės mikroschemų rinkinys - "Intel B860
Tinklas - "Bluetooth - Taip
Tinklas - "Bluetooth" versija - 5.3
Tinklas - "Wi-Fi - Taip
Tinklas - "Wi-Fi" standartai - "Wi-Fi 6" (802.11ax)
Tinklas - Aukščiausias "Wi-Fi" standartas - "Wi-Fi 6" (802.11ax)
Tinklas - Ethernet LAN - Taip
Tinklas - Ethernet sąsajos tipas - 2,5 Gigabit Ethernet
TPM jungtis Vidinės I/O - Taip
Trumpas aprašymas - Lizdas 1851| Mikroschemų rinkinys "Intel B860"| DDR5 |
Trumpas diegimo vadovas Kitos funkcijos - Taip
URL - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
USB 2.0 jungtys Vidinės įvesties / išvesties jungtys - 3
USB 2.0 prievadų kiekis Galinio skydelio įvesties / išvesties prievadai - 4
USB 3.2 Gen 1 (3.1 Gen 1) A tipo prievadų kiekis Galinio skydelio įvesties / išvesties prievadai - 4
USB 3.2 Gen 1 (3.1 Gen 1) jungtys Vidinės įvesties / išvesties jungtys - 1
USB 3.2 Gen 2 (3.1 Gen 2) jungtys Vidinės įvesties / išvesties jungtys - 1
USB 3.2 Gen 2x2 C tipo prievadų kiekis Galinio skydelio įvesties / išvesties prievadai - 1
Vandens siurblio jungčių skaičius Vidinės I/O - 1
Važiuoklės įsilaužimo jungtis Vidinės įvesties/išvesties jungtis - Taip
Vidinės I/O - S/PDIF išvesties jungtis - Taip
Vidinės I/O - TPM jungtis - Taip
Vidinės I/O - USB 2.0 jungtys - 3
Vidinės įvesties / išvesties - CPU ventiliatoriaus jungtis - Taip
Vidinės įvesties / išvesties - RGB šviesos diodų kaiščių galvučių skaičius - 3
Vidinės įvesties ir išvesties - 12V maitinimo jungtis - Taip
Vidinės įvesties ir išvesties - ATX maitinimo jungtis (24 kontaktų) - Taip
Vidinės įvesties ir išvesties - CPU ventiliatoriaus jungčių skaičius - 1
Vidinės įvesties ir išvesties - EPS maitinimo jungtis (8 kontaktų) - Taip
Vidinės įvesties ir išvesties - EPS maitinimo jungčių skaičius (8 kontaktų) - 1
Vidinės įvesties ir išvesties - priekinio skydelio garso jungtis - Taip
Vidinės įvesties ir išvesties - priekinio skydelio jungtis - Taip
Vidinės įvesties ir išvesties - RGB LED kaiščių antraštė - Taip
Vidinės įvesties ir išvesties - SATA III jungčių skaičius - 4
Vidinės įvesties ir išvesties - USB 3.2 Gen 1 (3.1 Gen 1) jungtys - 1
Vidinės įvesties ir išvesties - USB 3.2 Gen 2 (3.1 Gen 2) jungtys - 1
Vidinės įvesties ir išvesties - vandens siurblio jungčių skaičius - 1
Vidinės įvesties ir išvesties - Į važiuoklę įsilaužimo jungtis - Taip
Vidinės įvesties ir išvesties - šasi ventiliatoriaus jungčių skaičius - 4
Vienetai pristatymo dėžėje - 10
Vienetas Apskaičiuotas svoris - 1.435 kg
Vienetas Apskaičiuotas tūris - 0,0061551 kubinio metro
Vieneto dėžės aukštis - 0.068
Vieneto dėžės ilgis - 0.279
Vieneto dėžės plotis - 0.275
Į komplektą įeina varžtai Pakuotės turinys - Taip
Įtraukta antena Pakuotės turinys - Taip
Įtraukti kabeliai Pakuotės turinys - SATA
Šasi ventiliatorių jungčių skaičius Vidinės įvesties/išvesties jungtys - 4
Bluetooth Network - Yes
Bluetooth version Network - 5.3
DisplayPort version Rear panel I/O ports - 1.4
DisplayPorts quantity Rear panel I/O ports - 1
PCI Express x16 (Gen 4.x) slots Expansion slots - 3
Wi-Fi standards Network - Wi-Fi 6 (802.11ax)
Wi-Fi Network - Yes
WiFi-AP antenna jack Rear panel I/O ports - 2
1st M.2 largest key size Expansion slots - 2280
1st M.2 highest PCI Express generation Expansion slots - 5.0
2nd M.2 highest PCI Express generation Expansion slots - 4.0
2nd M.2 largest key size Expansion slots - 2280
3rd M.2 highest PCI Express generation Expansion slots - 4.0
3rd M.2 largest key size Expansion slots - 2280
12V power connector Internal I/O - Yes
Description - ASUS B860 series motherboards are expertly engineered to unleash the full potential of the latest Intel® Core™ Ultra Processors (Series 2). Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, the B860M MAX GAMING AX motherboard provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features. It’s designed to be Advanced AI PC-ready, offering the power and connectivity needed for demanding AI applications. Performance
AI Solutions
ASUS AI Solutions include AI Advisor as your technical expert with expertise in PC performance. AI Advisor
ASUS AI Advisor allows users to explore the functionality and advanced features of ASUS motherboards in a simple and straightforward way. Performance
Robust power design
Stable power is crucial for maximizing the performance of Intel® Core™ Ultra Processors (Series 2). The B860M MAX GAMING AX is designed to meet the needs of high-core-count CPUs. It features 6(80A) + 1(80A) + 1(80A) + 1(80A) power stages that integrate high-side and low-side MOSFETs and drivers into packages rated for up to 80 amperes each. This configuration ensures optimal power delivery, efficiency, stability and performance for both current and future Intel® processors. Enhanced Memory & Storage Performance
AEMP III for Ultimate DDR5 Performance
ASUS Enhanced Memory Profile III (AEMP III) is an advanced firmware feature that empowers users to achieve unparalleled memory performance with cutting-edge CUDIMM memory. Through a two-phase comprehensive tuning process, AEMP III first optimizes the clock driver and then the memory frequency. This results in the best balance between performance and stability, even at cutting-edge speeds of DDR5-7600 or higher. DIMM Fit / DIMM Fit Pro
DIMM Fit is an ASUS-exclusive BIOS feature that precisely analyzes individual memory modules to optimize performance and pinpoint potential issues. DIMM Fit Pro gives advanced PC builders more extensive customizability for memory tuning. It allows users to control up to twenty overclocking parameters, define testing ranges, and prioritize stability or performance, offering a more flexible and granular approach to memory optimization. Three M.2 slots (up to 128Gbps)
The B860M MAX GAMING AX offers a total of three M.2 slots, including one that supports data-transfer speeds of up to 128Gbps via PCIe 5.0, two that supports 64Gbps via PCIe 4.0. This enables quicker boot-up and app load times with OS or application drives. Cooling
Cooler by design
The B860M MAX GAMING AX motherboard is engineered with multiple onboard heatsinks and an array of hybrid fan headers to help ensure your rig stays cool and stable under intense workloads. Cooling
Smart cooling precision ASUS Fan Xpert 2+
ASUS Fan Xpert 2+ software provides comprehensive control over fans. An Auto-Tuning mode intelligently configures all parameters with a single click. There’s also an Extreme Quiet mode that reduces chassis fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fans can also be controlled via the UEFI BIOS. Cooler compatibility
ASUS AIO coolers offer robust performance, high overclocking potential, bold aesthetics and customizable functionality for new motherboards, empowering you to build your dream gaming rig. Flexibility
Empowering connections
The B860M MAX GAMING AX motherboard offers a versatile range of connectivity, including support for WiFi 6, the latest version of PCI Express and an arsenal of USB ports which includes Type-C connections. WiFi 6
The WiFi 6 module is compatible with the 802.11ax. Perhaps more importantly for users, it's optimized for more efficient operation on crowded networks with a lot of competing traffic. USB 20Gbps port
A batch of USB ports supports high-end rigs loaded with peripherals, including a rear USB Type-C® port with transmission speeds of up to 20Gbps. PCIe 5.0 slot
The latest processors introduce PCIe 5.0 support, doubling data transfer speeds compared to PCIe 4.0, enhancing signal integrity, and providing backward-compatible CEM connectors and support for previous PCIe versions. Customization
Personalization
The B860M MAX GAMING AX enhances the user experience across the board, from simplifying BIOS setting adjustments to offering customizable RGB lighting controls for a uniquely personal system aesthetic. UEFI BIOS
The UEFI interface delivers easy-to-use configuration options for PC beginners, and advanced features for veterans. ASUS GlideX
Enable seamless screen sharing and control across PCs, tablets, and smartphones via wired or wireless connections, supporting multiple platforms. ASUS DriverHub
Simplify driver management with automatic detection, one-click installation and update for smooth, efficient system performance. Armoury Crate
Customize Aura Sync RGB and control ASUS devices. Includes product registration and updates. Aura Sync
Complete RGB lighting control for enthusiast systems, ensuring seamless synchronization with compatible hardware. Addressable Gen2 RGB headers
Three Addressable Gen2 headers detect LED counts on compatible RGB devices, automatically adjusting lighting effects accordingly. Customization
DIY friendly
The B860M MAX GAMING AX motherboard features EZ PC DIY innovations that simplify and speed up the PC building process, making DIY easy and convenient. Pre-mounted I/O shield
Our pre-installed I/O shield safeguards ports, simplifies the build process, increases functionality and enhances aesthetics for PC DIY enthusiasts. SafeSlot
PCIe 5.0 is twice as fast as PCIe 4.0. ASUS has adapted our SMT manufacturing for the faster SafeSlot, a reinforced metal sheath that ensures secure card installation and faster data speeds. Q-LED Core
The Q-LED Core display produces color-coded lights during the Power-On Self-Test (POST) that can help you troubleshoot potential issues.On the back of the motherboard. Availability of ASUS AI Advisor may vary by region.
AI Advisor functions may vary by platform. Results may vary according to individual system specifications. Results are based on a test with an Intel Core Ultra 9 285K processor and 2x16GB SK Hynix DDR5-6400 Clocked Unbuffered DIMM RAM, model HMCG78AHBCA326N.
Actual transmission speeds will be lower than the theoretical maximum speed.
Memory channels Memory - Dual-channel
Number of memory slots Memory - 4
Memory slots type Memory - DIMM
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 256 GB
Memory - Maximum internal memory per slot - 64 GB
Memory - ECC сompatibility - ECC & Non-ECC
Memory - Unbuffered memory - Yes
Memory - Supported memory clock speed (max) - 8666 MHz
Memory - Supported memory types - DDR5-SDRAM
Pamięć: Ilość gniazd pamięci - 4 szt.
Pamięć: Dwukanałowa obsługa pamięci - tak
Pamięć: Maks. pojemność pamięci - 256 GB
Pamięć: Obsługiwana pamięć - DDR5
Pamięć: Rodzaj obsługiwanej pamięci - DIMM (do PC)
ATX Power connector (24-pin) Internal I/O - Yes
Cooling type Features - Passive
BIOS - BIOS memory size - 256 Mbit
BIOS - BIOS type - UEFI AMI
BIOS memory size BIOS - 256 Mbit
BIOS type BIOS - UEFI AMI
CPU fan connector Internal I/O - Yes
Maximum resolution Graphics - 3840 x 2160 pixels
Maximum internal memory Memory - 256 GB
Maximum internal memory per slot Memory - 64 GB
Eans - 4711387831694
ECC сompatibility Memory - ECC & Non-ECC
EPS power connector (8-pin) Internal I/O - Yes
Number of EPS power connectors (8-pin) Internal I/O - 1
Ethernet LAN (RJ-45) ports Rear panel I/O ports - 1
Ethernet LAN Network - Yes
Ethernet interface type Network - 2.5 Gigabit Ethernet
Features - Cooling type - Passive
Features - Audio output channels - 7.1 channels
Features - Component for - PC
Features - Power source type - ATX
Features - Motherboard form factor - micro ATX
Features - Motherboard chipset family - Intel
Features - Motherboard chipset - Intel B860
Features - Windows operating systems supported - Windows 10 x64, Windows 11
Features - Product colour - Grey
Component for Features - PC
Rear panel I/O ports - DisplayPort version - 1.4
Rear panel I/O ports - WiFi-AP antenna jack - 2
Rear panel I/O ports - DisplayPorts quantity - 1
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - Line-in - Yes
Rear panel I/O ports - Microphone in - Yes
Rear panel I/O ports - USB 2.0 ports quantity - 4
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 4
Rear panel I/O ports - USB 3.2 Gen 2x2 Type-C ports quantity - 1
Producer - Asus
Producent: Nazwa producenta / importera - Asus
ASUS COMPUTER GmBH
HARKORT STR. 21-23
40880 RATINGEN
ProducerCode - B860M MAX GAMING AX
Warranty - 36 months
WarrantyInfo -
Dźwięk: Zintegrowana karta dźwiękowa - tak (Realtek 7.1)
Audio output channels Features - 7.1 channels
Top Wi-Fi standard Network - Wi-Fi 6 (802.11ax)
Graphics - Maximum resolution - 3840 x 2160 pixels
Graphics - Parallel processing technology support - Not supported
GTIN - 4711387831694
Depth Weight & dimensions - 244 mm
Expansion slots - PCI Express x16 (Gen 4.x) slots - 3
Expansion slots - PCI Express x16 (Gen 5.x) slots - 1
Expansion slots - 1st M.2 largest key size - 2280
Expansion slots - 1st M.2 highest PCI Express generation - 5.0
Expansion slots - 2nd M.2 largest key size - 2280
Expansion slots - 2nd M.2 highest PCI Express generation - 4.0
Expansion slots - 3rd M.2 largest key size - 2280
Expansion slots - 3rd M.2 highest PCI Express generation - 4.0
Expansion slots - Number of M.2 (M) slots - 3
Złącza: Złącza dla dysków i napędów - 4 x Serial ATA III
Złącza: Złącza na tylnym panelu - gniazdo anteny Wi-Fi
Złącza: Złącza na tylnym panelu - 1 x USB 3.2 (Gen2 x2) typ C
Złącza: Złącza na tylnym panelu - 1 x Display Port
Złącza: Złącza na tylnym panelu - 1 x USB 3.2 (Gen2)
Złącza: Złącza na tylnym panelu - 4 x USB
Złącza: Złącza na tylnym panelu - 4 x USB 3.2 (Gen1)
Złącza: Złącza na tylnym panelu - Audio
Złącza: Złącza na płycie głównej - 1 x 8-pin ATX 12V
Złącza: Złącza na płycie głównej - 1 x USB 3.2 (Gen2) typ C
Złącza: Złącza na płycie głównej - 1 x Audio
Złącza: Złącza na płycie głównej - 1 x gniazdo M.2 (PCIe 5.0)
Złącza: Złącza na płycie głównej - 1 x USB 3.2 (Gen1)
Złącza: Złącza na płycie głównej - 2 x gniazdo M.2 (PCIe 4.0)
Złącza: Wtyczka zasilania - ATX 24pin
Złącza: Złącza PCI-E (liczba slotów) - 4 x PCI-Express x16
Złącza: Obsługa Raid - tak (0, 1, 5, 10)
Category - Motherboards
Category - Root/Electronics/PC parts/Motherboards
Category Code - MBI
Other features - Quick installation guide - Yes
Line-in Rear panel I/O ports - Yes
LongDesc - ASUS B860 series motherboards are expertly engineered to unleash the full potential of the latest Intel® Core™ Ultra Processors (Series 2). Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, the B860M MAX GAMING AX motherboard provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features. It’s designed to be Advanced AI PC-ready, offering the power and connectivity needed for demanding AI applications.PerformanceAI SolutionsASUS AI Solutions include AI Advisor as your technical expert with expertise in PC performance.AI AdvisorASUS AI Advisor allows users to explore the functionality and advanced features of ASUS motherboards in a simple and straightforward way.PerformanceRobust power designStable power is crucial for maximizing the performance of Intel® Core™ Ultra Processors (Series 2). The B860M MAX GAMING AX is designed to meet the needs of high-core-count CPUs. It features 6(80A) + 1(80A) + 1(80A) + 1(80A) power stages that integrate high-side and low-side MOSFETs and drivers into packages rated for up to 80 amperes each. This configuration ensures optimal power delivery, efficiency, stability and performance for both current and future Intel® processors.Enhanced Memory & Storage PerformanceAEMP III for Ultimate DDR5 PerformanceASUS Enhanced Memory Profile III (AEMP III) is an advanced firmware feature that empowers users to achieve unparalleled memory performance with cutting-edge CUDIMM memory. Through a two-phase comprehensive tuning process, AEMP III first optimizes the clock driver and then the memory frequency. This results in the best balance between performance and stability, even at cutting-edge speeds of DDR5-7600 or higher.DIMM Fit / DIMM Fit ProDIMM Fit is an ASUS-exclusive BIOS feature that precisely analyzes individual memory modules to optimize performance and pinpoint potential issues. DIMM Fit Pro gives advanced PC builders more extensive customizability for memory tuning. It allows users to control up to twenty overclocking parameters, define testing ranges, and prioritize stability or performance, offering a more flexible and granular approach to memory optimization.Three M.2 slots (up to 128Gbps)The B860M MAX GAMING AX offers a total of three M.2 slots, including one that supports data-transfer speeds of up to 128Gbps via PCIe 5.0, two that supports 64Gbps via PCIe 4.0. This enables quicker boot-up and app load times with OS or application drives.CoolingCooler by designThe B860M MAX GAMING AX motherboard is engineered with multiple onboard heatsinks and an array of hybrid fan headers to help ensure your rig stays cool and stable under intense workloads.CoolingSmart cooling precisionASUS Fan Xpert 2+ASUS Fan Xpert 2+ software provides comprehensive control over fans. An Auto-Tuning mode intelligently configures all parameters with a single click. There’s also an Extreme Quiet mode that reduces chassis fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fans can also be controlled via the UEFI BIOS.Cooler compatibilityASUS AIO coolers offer robust performance, high overclocking potential, bold aesthetics and customizable functionality for new motherboards, empowering you to build your dream gaming rig.FlexibilityEmpowering connectionsThe B860M MAX GAMING AX motherboard offers a versatile range of connectivity, including support for WiFi 6, the latest version of PCI Express and an arsenal of USB ports which includes Type-C connections.WiFi 6The WiFi 6 module is compatible with the 802.11ax. Perhaps more importantly for users, it's optimized for more efficient operation on crowded networks with a lot of competing traffic.USB 20Gbps portA batch of USB ports supports high-end rigs loaded with peripherals, including a rear USB Type-C® port with transmission speeds of up to 20Gbps.PCIe 5.0 slotThe latest processors introduce PCIe 5.0 support, doubling data transfer speeds compared to PCIe 4.0, enhancing signal integrity, and providing backward-compatible CEM connectors and support for previous PCIe versions.CustomizationPersonalizationThe B860M MAX GAMING AX enhances the user experience across the board, from simplifying BIOS setting adjustments to offering customizable RGB lighting controls for a uniquely personal system aesthetic.UEFI BIOSThe UEFI interface delivers easy-to-use configuration options for PC beginners, and advanced features for veterans.ASUS GlideXEnable seamless screen sharing and control across PCs, tablets, and smartphones via wired or wireless connections, supporting multiple platforms.ASUS DriverHubSimplify driver management with automatic detection, one-click installation and update for smooth, efficient system performance.Armoury CrateCustomize Aura Sync RGB and control ASUS devices. Includes product registration and updates.Aura SyncComplete RGB lighting control for enthusiast systems, ensuring seamless synchronization with compatible hardware.Addressable Gen2 RGB headersThree Addressable Gen2 headers detect LED counts on compatible RGB devices, automatically adjusting lighting effects accordingly.CustomizationDIY friendlyThe B860M MAX GAMING AX motherboard features EZ PC DIY innovations that simplify and speed up the PC building process, making DIY easy and convenient.Pre-mounted I/O shieldOur pre-installed I/O shield safeguards ports, simplifies the build process, increases functionality and enhances aesthetics for PC DIY enthusiasts.SafeSlotPCIe 5.0 is twice as fast as PCIe 4.0. ASUS has adapted our SMT manufacturing for the faster SafeSlot, a reinforced metal sheath that ensures secure card installation and faster data speeds.Q-LED CoreThe Q-LED Core display produces color-coded lights during the Power-On Self-Test (POST) that can help you troubleshoot potential issues.
LongProductName - B860M MAX GAMING AX
LongSummaryDescription - ASUS B860M MAX GAMING AX. Processor manufacturer: Intel, Processor socket: LGA 1851 (Socket V1), Compatible processor series: Intel Core Ultra (Series 2). Supported memory types: DDR5-SDRAM, Maximum internal memory: 256 GB, Memory slots type: DIMM. Supported storage drive interfaces: PCI Express 4.0, PCI Express 5.0, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Maximum resolution: 3840 x 2160 pixels. Ethernet interface type: 2.5 Gigabit Ethernet, Top Wi-Fi standard: Wi-Fi 6 (802.11ax), Wi-Fi standards: Wi-Fi 6 (802.11ax)
Parallel processing technology support Graphics - Not supported
Number of M.2 (M) slots Expansion slots - 3
Power source type Features - ATX
Wymiary: Wysokość - 244 mm
Wymiary: Szerokość - 244 mm
Microphone in Rear panel I/O ports - Yes
Model - B860M MAX GAMING AX
Unbuffered memory Memory - Yes
Motherboard form factor Features - micro ATX
Motherboard chipset Features - Intel B860
Motherboard chipset family Features - Intel
Packaging content - Antenna included - Yes
Packaging content - Cables included - SATA
Packaging content - Screws included - Yes
Supported memory clock speed (max) Memory - 8666 MHz
Supported memory types Memory - DDR5-SDRAM
Supported processor sockets Processor - LGA 1851
Supported storage drive types Storage controllers - HDD & SSD
Windows operating systems supported Features - Windows 10 x64, Windows 11
Supported storage drive interfaces Storage controllers - PCI Express 4.0, PCI Express 5.0
Number of HDDs supported Storage controllers - 4
Number of storage drives supported Storage controllers - 7
Vendor Homepage - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
Name - ASUS B860M MAX GAMING AX
Title - ASUS B860M MAX GAMING AX Intel B860 LGA 1851 (Socket V1) micro ATX
PCI Express x16 (Gen 5.x) slots Expansion slots - 1
Width Weight & dimensions - 244 mm
Brand - ASUS
BrandPartCode - 90MB1JZ0-M0EAY0
Front panel audio connector Internal I/O - Yes
Front panel connector Internal I/O - Yes
Processor manufacturer Processor - Intel
Processor socket Processor - LGA 1851 (Socket V1)
Number of CPU fan connectors Internal I/O - 1
Processor - Supported processor sockets - LGA 1851
Processor - Processor manufacturer - Intel
Processor - Processor socket - LGA 1851 (Socket V1)
Processor - Compatible processor series - Intel Core Ultra (Series 2)
Procesor: Maks. ilość obsługiwanych procesorów - 1
Procesor: Obsługiwane typy procesorów - Intel Core Ultra 5 seria 2
Procesor: Obsługiwane typy procesorów - Intel Core Ultra 7 seria 2
Procesor: Obsługiwane typy procesorów - Intel Core Ultra 9 seria 2
Procesor: Gniazdo procesora - Socket 1851
ProductName - B860M MAX GAMING AX
Product colour Features - Grey
RAID levels Storage controllers - 0, 1, 5, 10
RAID support Storage controllers - Yes
RGB LED pin header Internal I/O - Yes
Number of RGB LED pin headers Internal I/O - 3
Komunikacja: Karta bezprzewodowa - Intel Wi-Fi 6 | Bluetooth 5.4
Komunikacja: Transmisja danych - Bluetooth
Komunikacja: Transmisja danych - Wi-Fi
Komunikacja: Zintegrowana karta sieciowa - tak (Realtek 2.5Gb Ethernet)
S/PDIF out connector Internal I/O - Yes
Summary - ASUS B860M MAX GAMING AX. Processor manufacturer: Intel, Processor socket: LGA 1851 (Socket V1), Compatible processor series: Intel Core Ultra (Series 2). Supported memory types: DDR5-SDRAM, Maximum internal memory: 256 GB, Memory slots type: DIMM. Supported storage drive interfaces: PCI Express 4.0, PCI Express 5.0, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Maximum resolution: 3840 x 2160 pixels. Ethernet interface type: 2.5 Gigabit Ethernet, Top Wi-Fi standard: Wi-Fi 6 (802.11ax), Wi-Fi standards: Wi-Fi 6 (802.11ax)
Number of SATA III connectors Internal I/O - 4
Storage controllers - Number of HDDs supported - 4
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - PCI Express 4.0, PCI Express 5.0
Storage controllers - Number of storage drives supported - 7
ShortSummaryDescription - ASUS B860M MAX GAMING AX, Intel, LGA 1851 (Socket V1), Intel Core Ultra (Series 2), LGA 1851, DDR5-SDRAM, 256 GB
Compatible processor series Processor - Intel Core Ultra (Series 2)
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 244 mm
Dane techniczne: Producent - Asus
Dane techniczne: Gwarancja - 3 lata w serwisie sprzedawcy
Dane techniczne: Standard płyty - micro-ATX
Dane techniczne: Grupa produktowa - Płyty główne Asus
Dane techniczne: Przeznaczenie - Intel
Dane techniczne: Chipset płyty głównej - Intel B860
Network - Bluetooth - Yes
Network - Bluetooth version - 5.3
Network - Wi-Fi - Yes
Network - Wi-Fi standards - Wi-Fi 6 (802.11ax)
Network - Top Wi-Fi standard - Wi-Fi 6 (802.11ax)
Network - Ethernet LAN - Yes
Network - Ethernet interface type - 2.5 Gigabit Ethernet
TPM connector Internal I/O - Yes
ShortDescription - Socket 1851| Chipset Intel B860| DDR5 |
Quick installation guide Other features - Yes
URL - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
USB 2.0 connectors Internal I/O - 3
USB 2.0 ports quantity Rear panel I/O ports - 4
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity Rear panel I/O ports - 4
USB 3.2 Gen 1 (3.1 Gen 1) connectors Internal I/O - 1
USB 3.2 Gen 2 (3.1 Gen 2) connectors Internal I/O - 1
USB 3.2 Gen 2x2 Type-C ports quantity Rear panel I/O ports - 1
Number of water pump connectors Internal I/O - 1
Chassis intrusion connector Internal I/O - Yes
Internal I/O - S/PDIF out connector - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 3
Internal I/O - CPU fan connector - Yes
Internal I/O - Number of RGB LED pin headers - 3
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - Number of CPU fan connectors - 1
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Number of EPS power connectors (8-pin) - 1
Internal I/O - Front panel audio connector - Yes
Internal I/O - Front panel connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 1
Internal I/O - USB 3.2 Gen 2 (3.1 Gen 2) connectors - 1
Internal I/O - Number of water pump connectors - 1
Internal I/O - Chassis intrusion connector - Yes
Internal I/O - Number of chassis fan connectors - 4
Units per Shipping Box - 10
Unit Calculated Weight - 1.435 kg
Unit Calculated Volume - 0.0061551 cubm
Unit Box Height - 0.068
Unit Box Length - 0.279
Unit Box Width - 0.275
Screws included Packaging content - Yes
Antenna included Packaging content - Yes
Cables included Packaging content - SATA
Number of chassis fan connectors Internal I/O - 4
Bluetooth version Network - 5.3
DisplayPort version Rear panel I/O ports - 1.4
DisplayPorts quantity Rear panel I/O ports - 1
PCI Express x16 (Gen 4.x) slots Expansion slots - 3
Wi-Fi standards Network - Wi-Fi 6 (802.11ax)
Wi-Fi Network - Yes
WiFi-AP antenna jack Rear panel I/O ports - 2
1st M.2 largest key size Expansion slots - 2280
1st M.2 highest PCI Express generation Expansion slots - 5.0
2nd M.2 highest PCI Express generation Expansion slots - 4.0
2nd M.2 largest key size Expansion slots - 2280
3rd M.2 highest PCI Express generation Expansion slots - 4.0
3rd M.2 largest key size Expansion slots - 2280
12V power connector Internal I/O - Yes
Description - ASUS B860 series motherboards are expertly engineered to unleash the full potential of the latest Intel® Core™ Ultra Processors (Series 2). Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, the B860M MAX GAMING AX motherboard provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features. It’s designed to be Advanced AI PC-ready, offering the power and connectivity needed for demanding AI applications. Performance
AI Solutions
ASUS AI Solutions include AI Advisor as your technical expert with expertise in PC performance. AI Advisor
ASUS AI Advisor allows users to explore the functionality and advanced features of ASUS motherboards in a simple and straightforward way. Performance
Robust power design
Stable power is crucial for maximizing the performance of Intel® Core™ Ultra Processors (Series 2). The B860M MAX GAMING AX is designed to meet the needs of high-core-count CPUs. It features 6(80A) + 1(80A) + 1(80A) + 1(80A) power stages that integrate high-side and low-side MOSFETs and drivers into packages rated for up to 80 amperes each. This configuration ensures optimal power delivery, efficiency, stability and performance for both current and future Intel® processors. Enhanced Memory & Storage Performance
AEMP III for Ultimate DDR5 Performance
ASUS Enhanced Memory Profile III (AEMP III) is an advanced firmware feature that empowers users to achieve unparalleled memory performance with cutting-edge CUDIMM memory. Through a two-phase comprehensive tuning process, AEMP III first optimizes the clock driver and then the memory frequency. This results in the best balance between performance and stability, even at cutting-edge speeds of DDR5-7600 or higher. DIMM Fit / DIMM Fit Pro
DIMM Fit is an ASUS-exclusive BIOS feature that precisely analyzes individual memory modules to optimize performance and pinpoint potential issues. DIMM Fit Pro gives advanced PC builders more extensive customizability for memory tuning. It allows users to control up to twenty overclocking parameters, define testing ranges, and prioritize stability or performance, offering a more flexible and granular approach to memory optimization. Three M.2 slots (up to 128Gbps)
The B860M MAX GAMING AX offers a total of three M.2 slots, including one that supports data-transfer speeds of up to 128Gbps via PCIe 5.0, two that supports 64Gbps via PCIe 4.0. This enables quicker boot-up and app load times with OS or application drives. Cooling
Cooler by design
The B860M MAX GAMING AX motherboard is engineered with multiple onboard heatsinks and an array of hybrid fan headers to help ensure your rig stays cool and stable under intense workloads. Cooling
Smart cooling precision ASUS Fan Xpert 2+
ASUS Fan Xpert 2+ software provides comprehensive control over fans. An Auto-Tuning mode intelligently configures all parameters with a single click. There’s also an Extreme Quiet mode that reduces chassis fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fans can also be controlled via the UEFI BIOS. Cooler compatibility
ASUS AIO coolers offer robust performance, high overclocking potential, bold aesthetics and customizable functionality for new motherboards, empowering you to build your dream gaming rig. Flexibility
Empowering connections
The B860M MAX GAMING AX motherboard offers a versatile range of connectivity, including support for WiFi 6, the latest version of PCI Express and an arsenal of USB ports which includes Type-C connections. WiFi 6
The WiFi 6 module is compatible with the 802.11ax. Perhaps more importantly for users, it's optimized for more efficient operation on crowded networks with a lot of competing traffic. USB 20Gbps port
A batch of USB ports supports high-end rigs loaded with peripherals, including a rear USB Type-C® port with transmission speeds of up to 20Gbps. PCIe 5.0 slot
The latest processors introduce PCIe 5.0 support, doubling data transfer speeds compared to PCIe 4.0, enhancing signal integrity, and providing backward-compatible CEM connectors and support for previous PCIe versions. Customization
Personalization
The B860M MAX GAMING AX enhances the user experience across the board, from simplifying BIOS setting adjustments to offering customizable RGB lighting controls for a uniquely personal system aesthetic. UEFI BIOS
The UEFI interface delivers easy-to-use configuration options for PC beginners, and advanced features for veterans. ASUS GlideX
Enable seamless screen sharing and control across PCs, tablets, and smartphones via wired or wireless connections, supporting multiple platforms. ASUS DriverHub
Simplify driver management with automatic detection, one-click installation and update for smooth, efficient system performance. Armoury Crate
Customize Aura Sync RGB and control ASUS devices. Includes product registration and updates. Aura Sync
Complete RGB lighting control for enthusiast systems, ensuring seamless synchronization with compatible hardware. Addressable Gen2 RGB headers
Three Addressable Gen2 headers detect LED counts on compatible RGB devices, automatically adjusting lighting effects accordingly. Customization
DIY friendly
The B860M MAX GAMING AX motherboard features EZ PC DIY innovations that simplify and speed up the PC building process, making DIY easy and convenient. Pre-mounted I/O shield
Our pre-installed I/O shield safeguards ports, simplifies the build process, increases functionality and enhances aesthetics for PC DIY enthusiasts. SafeSlot
PCIe 5.0 is twice as fast as PCIe 4.0. ASUS has adapted our SMT manufacturing for the faster SafeSlot, a reinforced metal sheath that ensures secure card installation and faster data speeds. Q-LED Core
The Q-LED Core display produces color-coded lights during the Power-On Self-Test (POST) that can help you troubleshoot potential issues.On the back of the motherboard. Availability of ASUS AI Advisor may vary by region.
AI Advisor functions may vary by platform. Results may vary according to individual system specifications. Results are based on a test with an Intel Core Ultra 9 285K processor and 2x16GB SK Hynix DDR5-6400 Clocked Unbuffered DIMM RAM, model HMCG78AHBCA326N.
Actual transmission speeds will be lower than the theoretical maximum speed.
Memory channels Memory - Dual-channel
Number of memory slots Memory - 4
Memory slots type Memory - DIMM
Memory - Memory channels - Dual-channel
Memory - Number of memory slots - 4
Memory - Memory slots type - DIMM
Memory - Maximum internal memory - 256 GB
Memory - Maximum internal memory per slot - 64 GB
Memory - ECC сompatibility - ECC & Non-ECC
Memory - Unbuffered memory - Yes
Memory - Supported memory clock speed (max) - 8666 MHz
Memory - Supported memory types - DDR5-SDRAM
Pamięć: Ilość gniazd pamięci - 4 szt.
Pamięć: Dwukanałowa obsługa pamięci - tak
Pamięć: Maks. pojemność pamięci - 256 GB
Pamięć: Obsługiwana pamięć - DDR5
Pamięć: Rodzaj obsługiwanej pamięci - DIMM (do PC)
ATX Power connector (24-pin) Internal I/O - Yes
Cooling type Features - Passive
BIOS - BIOS memory size - 256 Mbit
BIOS - BIOS type - UEFI AMI
BIOS memory size BIOS - 256 Mbit
BIOS type BIOS - UEFI AMI
CPU fan connector Internal I/O - Yes
Maximum resolution Graphics - 3840 x 2160 pixels
Maximum internal memory Memory - 256 GB
Maximum internal memory per slot Memory - 64 GB
Eans - 4711387831694
ECC сompatibility Memory - ECC & Non-ECC
EPS power connector (8-pin) Internal I/O - Yes
Number of EPS power connectors (8-pin) Internal I/O - 1
Ethernet LAN (RJ-45) ports Rear panel I/O ports - 1
Ethernet LAN Network - Yes
Ethernet interface type Network - 2.5 Gigabit Ethernet
Features - Cooling type - Passive
Features - Audio output channels - 7.1 channels
Features - Component for - PC
Features - Power source type - ATX
Features - Motherboard form factor - micro ATX
Features - Motherboard chipset family - Intel
Features - Motherboard chipset - Intel B860
Features - Windows operating systems supported - Windows 10 x64, Windows 11
Features - Product colour - Grey
Component for Features - PC
Rear panel I/O ports - DisplayPort version - 1.4
Rear panel I/O ports - WiFi-AP antenna jack - 2
Rear panel I/O ports - DisplayPorts quantity - 1
Rear panel I/O ports - Ethernet LAN (RJ-45) ports - 1
Rear panel I/O ports - Line-in - Yes
Rear panel I/O ports - Microphone in - Yes
Rear panel I/O ports - USB 2.0 ports quantity - 4
Rear panel I/O ports - USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity - 4
Rear panel I/O ports - USB 3.2 Gen 2x2 Type-C ports quantity - 1
Producer - Asus
Producent: Nazwa producenta / importera - Asus
ASUS COMPUTER GmBH
HARKORT STR. 21-23
40880 RATINGEN
ProducerCode - B860M MAX GAMING AX
Warranty - 36 months
WarrantyInfo -
Dźwięk: Zintegrowana karta dźwiękowa - tak (Realtek 7.1)
Audio output channels Features - 7.1 channels
Top Wi-Fi standard Network - Wi-Fi 6 (802.11ax)
Graphics - Maximum resolution - 3840 x 2160 pixels
Graphics - Parallel processing technology support - Not supported
GTIN - 4711387831694
Depth Weight & dimensions - 244 mm
Expansion slots - PCI Express x16 (Gen 4.x) slots - 3
Expansion slots - PCI Express x16 (Gen 5.x) slots - 1
Expansion slots - 1st M.2 largest key size - 2280
Expansion slots - 1st M.2 highest PCI Express generation - 5.0
Expansion slots - 2nd M.2 largest key size - 2280
Expansion slots - 2nd M.2 highest PCI Express generation - 4.0
Expansion slots - 3rd M.2 largest key size - 2280
Expansion slots - 3rd M.2 highest PCI Express generation - 4.0
Expansion slots - Number of M.2 (M) slots - 3
Złącza: Złącza dla dysków i napędów - 4 x Serial ATA III
Złącza: Złącza na tylnym panelu - gniazdo anteny Wi-Fi
Złącza: Złącza na tylnym panelu - 1 x USB 3.2 (Gen2 x2) typ C
Złącza: Złącza na tylnym panelu - 1 x Display Port
Złącza: Złącza na tylnym panelu - 1 x USB 3.2 (Gen2)
Złącza: Złącza na tylnym panelu - 4 x USB
Złącza: Złącza na tylnym panelu - 4 x USB 3.2 (Gen1)
Złącza: Złącza na tylnym panelu - Audio
Złącza: Złącza na płycie głównej - 1 x 8-pin ATX 12V
Złącza: Złącza na płycie głównej - 1 x USB 3.2 (Gen2) typ C
Złącza: Złącza na płycie głównej - 1 x Audio
Złącza: Złącza na płycie głównej - 1 x gniazdo M.2 (PCIe 5.0)
Złącza: Złącza na płycie głównej - 1 x USB 3.2 (Gen1)
Złącza: Złącza na płycie głównej - 2 x gniazdo M.2 (PCIe 4.0)
Złącza: Wtyczka zasilania - ATX 24pin
Złącza: Złącza PCI-E (liczba slotów) - 4 x PCI-Express x16
Złącza: Obsługa Raid - tak (0, 1, 5, 10)
Category - Motherboards
Category - Root/Electronics/PC parts/Motherboards
Category Code - MBI
Other features - Quick installation guide - Yes
Line-in Rear panel I/O ports - Yes
LongDesc - ASUS B860 series motherboards are expertly engineered to unleash the full potential of the latest Intel® Core™ Ultra Processors (Series 2). Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, the B860M MAX GAMING AX motherboard provides users and PC DIY builders with a range of performance optimizations via intuitive software and firmware features. It’s designed to be Advanced AI PC-ready, offering the power and connectivity needed for demanding AI applications.PerformanceAI SolutionsASUS AI Solutions include AI Advisor as your technical expert with expertise in PC performance.AI AdvisorASUS AI Advisor allows users to explore the functionality and advanced features of ASUS motherboards in a simple and straightforward way.PerformanceRobust power designStable power is crucial for maximizing the performance of Intel® Core™ Ultra Processors (Series 2). The B860M MAX GAMING AX is designed to meet the needs of high-core-count CPUs. It features 6(80A) + 1(80A) + 1(80A) + 1(80A) power stages that integrate high-side and low-side MOSFETs and drivers into packages rated for up to 80 amperes each. This configuration ensures optimal power delivery, efficiency, stability and performance for both current and future Intel® processors.Enhanced Memory & Storage PerformanceAEMP III for Ultimate DDR5 PerformanceASUS Enhanced Memory Profile III (AEMP III) is an advanced firmware feature that empowers users to achieve unparalleled memory performance with cutting-edge CUDIMM memory. Through a two-phase comprehensive tuning process, AEMP III first optimizes the clock driver and then the memory frequency. This results in the best balance between performance and stability, even at cutting-edge speeds of DDR5-7600 or higher.DIMM Fit / DIMM Fit ProDIMM Fit is an ASUS-exclusive BIOS feature that precisely analyzes individual memory modules to optimize performance and pinpoint potential issues. DIMM Fit Pro gives advanced PC builders more extensive customizability for memory tuning. It allows users to control up to twenty overclocking parameters, define testing ranges, and prioritize stability or performance, offering a more flexible and granular approach to memory optimization.Three M.2 slots (up to 128Gbps)The B860M MAX GAMING AX offers a total of three M.2 slots, including one that supports data-transfer speeds of up to 128Gbps via PCIe 5.0, two that supports 64Gbps via PCIe 4.0. This enables quicker boot-up and app load times with OS or application drives.CoolingCooler by designThe B860M MAX GAMING AX motherboard is engineered with multiple onboard heatsinks and an array of hybrid fan headers to help ensure your rig stays cool and stable under intense workloads.CoolingSmart cooling precisionASUS Fan Xpert 2+ASUS Fan Xpert 2+ software provides comprehensive control over fans. An Auto-Tuning mode intelligently configures all parameters with a single click. There’s also an Extreme Quiet mode that reduces chassis fan speeds to below the default minimum to keep your system whisper-quiet when performing light tasks. Fans can also be controlled via the UEFI BIOS.Cooler compatibilityASUS AIO coolers offer robust performance, high overclocking potential, bold aesthetics and customizable functionality for new motherboards, empowering you to build your dream gaming rig.FlexibilityEmpowering connectionsThe B860M MAX GAMING AX motherboard offers a versatile range of connectivity, including support for WiFi 6, the latest version of PCI Express and an arsenal of USB ports which includes Type-C connections.WiFi 6The WiFi 6 module is compatible with the 802.11ax. Perhaps more importantly for users, it's optimized for more efficient operation on crowded networks with a lot of competing traffic.USB 20Gbps portA batch of USB ports supports high-end rigs loaded with peripherals, including a rear USB Type-C® port with transmission speeds of up to 20Gbps.PCIe 5.0 slotThe latest processors introduce PCIe 5.0 support, doubling data transfer speeds compared to PCIe 4.0, enhancing signal integrity, and providing backward-compatible CEM connectors and support for previous PCIe versions.CustomizationPersonalizationThe B860M MAX GAMING AX enhances the user experience across the board, from simplifying BIOS setting adjustments to offering customizable RGB lighting controls for a uniquely personal system aesthetic.UEFI BIOSThe UEFI interface delivers easy-to-use configuration options for PC beginners, and advanced features for veterans.ASUS GlideXEnable seamless screen sharing and control across PCs, tablets, and smartphones via wired or wireless connections, supporting multiple platforms.ASUS DriverHubSimplify driver management with automatic detection, one-click installation and update for smooth, efficient system performance.Armoury CrateCustomize Aura Sync RGB and control ASUS devices. Includes product registration and updates.Aura SyncComplete RGB lighting control for enthusiast systems, ensuring seamless synchronization with compatible hardware.Addressable Gen2 RGB headersThree Addressable Gen2 headers detect LED counts on compatible RGB devices, automatically adjusting lighting effects accordingly.CustomizationDIY friendlyThe B860M MAX GAMING AX motherboard features EZ PC DIY innovations that simplify and speed up the PC building process, making DIY easy and convenient.Pre-mounted I/O shieldOur pre-installed I/O shield safeguards ports, simplifies the build process, increases functionality and enhances aesthetics for PC DIY enthusiasts.SafeSlotPCIe 5.0 is twice as fast as PCIe 4.0. ASUS has adapted our SMT manufacturing for the faster SafeSlot, a reinforced metal sheath that ensures secure card installation and faster data speeds.Q-LED CoreThe Q-LED Core display produces color-coded lights during the Power-On Self-Test (POST) that can help you troubleshoot potential issues.
LongProductName - B860M MAX GAMING AX
LongSummaryDescription - ASUS B860M MAX GAMING AX. Processor manufacturer: Intel, Processor socket: LGA 1851 (Socket V1), Compatible processor series: Intel Core Ultra (Series 2). Supported memory types: DDR5-SDRAM, Maximum internal memory: 256 GB, Memory slots type: DIMM. Supported storage drive interfaces: PCI Express 4.0, PCI Express 5.0, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Maximum resolution: 3840 x 2160 pixels. Ethernet interface type: 2.5 Gigabit Ethernet, Top Wi-Fi standard: Wi-Fi 6 (802.11ax), Wi-Fi standards: Wi-Fi 6 (802.11ax)
Parallel processing technology support Graphics - Not supported
Number of M.2 (M) slots Expansion slots - 3
Power source type Features - ATX
Wymiary: Wysokość - 244 mm
Wymiary: Szerokość - 244 mm
Microphone in Rear panel I/O ports - Yes
Model - B860M MAX GAMING AX
Unbuffered memory Memory - Yes
Motherboard form factor Features - micro ATX
Motherboard chipset Features - Intel B860
Motherboard chipset family Features - Intel
Packaging content - Antenna included - Yes
Packaging content - Cables included - SATA
Packaging content - Screws included - Yes
Supported memory clock speed (max) Memory - 8666 MHz
Supported memory types Memory - DDR5-SDRAM
Supported processor sockets Processor - LGA 1851
Supported storage drive types Storage controllers - HDD & SSD
Windows operating systems supported Features - Windows 10 x64, Windows 11
Supported storage drive interfaces Storage controllers - PCI Express 4.0, PCI Express 5.0
Number of HDDs supported Storage controllers - 4
Number of storage drives supported Storage controllers - 7
Vendor Homepage - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
Name - ASUS B860M MAX GAMING AX
Title - ASUS B860M MAX GAMING AX Intel B860 LGA 1851 (Socket V1) micro ATX
PCI Express x16 (Gen 5.x) slots Expansion slots - 1
Width Weight & dimensions - 244 mm
Brand - ASUS
BrandPartCode - 90MB1JZ0-M0EAY0
Front panel audio connector Internal I/O - Yes
Front panel connector Internal I/O - Yes
Processor manufacturer Processor - Intel
Processor socket Processor - LGA 1851 (Socket V1)
Number of CPU fan connectors Internal I/O - 1
Processor - Supported processor sockets - LGA 1851
Processor - Processor manufacturer - Intel
Processor - Processor socket - LGA 1851 (Socket V1)
Processor - Compatible processor series - Intel Core Ultra (Series 2)
Procesor: Maks. ilość obsługiwanych procesorów - 1
Procesor: Obsługiwane typy procesorów - Intel Core Ultra 5 seria 2
Procesor: Obsługiwane typy procesorów - Intel Core Ultra 7 seria 2
Procesor: Obsługiwane typy procesorów - Intel Core Ultra 9 seria 2
Procesor: Gniazdo procesora - Socket 1851
ProductName - B860M MAX GAMING AX
Product colour Features - Grey
RAID levels Storage controllers - 0, 1, 5, 10
RAID support Storage controllers - Yes
RGB LED pin header Internal I/O - Yes
Number of RGB LED pin headers Internal I/O - 3
Komunikacja: Karta bezprzewodowa - Intel Wi-Fi 6 | Bluetooth 5.4
Komunikacja: Transmisja danych - Bluetooth
Komunikacja: Transmisja danych - Wi-Fi
Komunikacja: Zintegrowana karta sieciowa - tak (Realtek 2.5Gb Ethernet)
S/PDIF out connector Internal I/O - Yes
Summary - ASUS B860M MAX GAMING AX. Processor manufacturer: Intel, Processor socket: LGA 1851 (Socket V1), Compatible processor series: Intel Core Ultra (Series 2). Supported memory types: DDR5-SDRAM, Maximum internal memory: 256 GB, Memory slots type: DIMM. Supported storage drive interfaces: PCI Express 4.0, PCI Express 5.0, Supported storage drive types: HDD & SSD, RAID levels: 0, 1, 5, 10. Maximum resolution: 3840 x 2160 pixels. Ethernet interface type: 2.5 Gigabit Ethernet, Top Wi-Fi standard: Wi-Fi 6 (802.11ax), Wi-Fi standards: Wi-Fi 6 (802.11ax)
Number of SATA III connectors Internal I/O - 4
Storage controllers - Number of HDDs supported - 4
Storage controllers - RAID levels - 0, 1, 5, 10
Storage controllers - RAID support - Yes
Storage controllers - Supported storage drive types - HDD & SSD
Storage controllers - Supported storage drive interfaces - PCI Express 4.0, PCI Express 5.0
Storage controllers - Number of storage drives supported - 7
ShortSummaryDescription - ASUS B860M MAX GAMING AX, Intel, LGA 1851 (Socket V1), Intel Core Ultra (Series 2), LGA 1851, DDR5-SDRAM, 256 GB
Compatible processor series Processor - Intel Core Ultra (Series 2)
Weight & dimensions - Depth - 244 mm
Weight & dimensions - Width - 244 mm
Dane techniczne: Producent - Asus
Dane techniczne: Gwarancja - 3 lata w serwisie sprzedawcy
Dane techniczne: Standard płyty - micro-ATX
Dane techniczne: Grupa produktowa - Płyty główne Asus
Dane techniczne: Przeznaczenie - Intel
Dane techniczne: Chipset płyty głównej - Intel B860
Network - Bluetooth - Yes
Network - Bluetooth version - 5.3
Network - Wi-Fi - Yes
Network - Wi-Fi standards - Wi-Fi 6 (802.11ax)
Network - Top Wi-Fi standard - Wi-Fi 6 (802.11ax)
Network - Ethernet LAN - Yes
Network - Ethernet interface type - 2.5 Gigabit Ethernet
TPM connector Internal I/O - Yes
ShortDescription - Socket 1851| Chipset Intel B860| DDR5 |
Quick installation guide Other features - Yes
URL - https://www.asus.com/motherboards-components/motherboards/others/b860m-max-gaming-ax/
USB 2.0 connectors Internal I/O - 3
USB 2.0 ports quantity Rear panel I/O ports - 4
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity Rear panel I/O ports - 4
USB 3.2 Gen 1 (3.1 Gen 1) connectors Internal I/O - 1
USB 3.2 Gen 2 (3.1 Gen 2) connectors Internal I/O - 1
USB 3.2 Gen 2x2 Type-C ports quantity Rear panel I/O ports - 1
Number of water pump connectors Internal I/O - 1
Chassis intrusion connector Internal I/O - Yes
Internal I/O - S/PDIF out connector - Yes
Internal I/O - TPM connector - Yes
Internal I/O - USB 2.0 connectors - 3
Internal I/O - CPU fan connector - Yes
Internal I/O - Number of RGB LED pin headers - 3
Internal I/O - 12V power connector - Yes
Internal I/O - ATX Power connector (24-pin) - Yes
Internal I/O - Number of CPU fan connectors - 1
Internal I/O - EPS power connector (8-pin) - Yes
Internal I/O - Number of EPS power connectors (8-pin) - 1
Internal I/O - Front panel audio connector - Yes
Internal I/O - Front panel connector - Yes
Internal I/O - RGB LED pin header - Yes
Internal I/O - Number of SATA III connectors - 4
Internal I/O - USB 3.2 Gen 1 (3.1 Gen 1) connectors - 1
Internal I/O - USB 3.2 Gen 2 (3.1 Gen 2) connectors - 1
Internal I/O - Number of water pump connectors - 1
Internal I/O - Chassis intrusion connector - Yes
Internal I/O - Number of chassis fan connectors - 4
Units per Shipping Box - 10
Unit Calculated Weight - 1.435 kg
Unit Calculated Volume - 0.0061551 cubm
Unit Box Height - 0.068
Unit Box Length - 0.279
Unit Box Width - 0.275
Screws included Packaging content - Yes
Antenna included Packaging content - Yes
Cables included Packaging content - SATA
Number of chassis fan connectors Internal I/O - 4
